CAN PDB 控制器多功能主板

支持 V5+、X7+、X7+ Pro Core 核心模块
0.05V 0.1A 测量精度；
最大支持 62V 电压输入，110A 电流检测；
自研 ITT 算法；

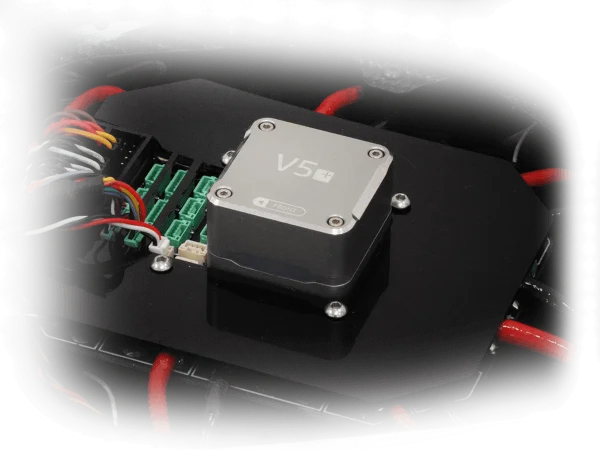

支持 V5+、X7+、X7+ Pro Core 核心模块

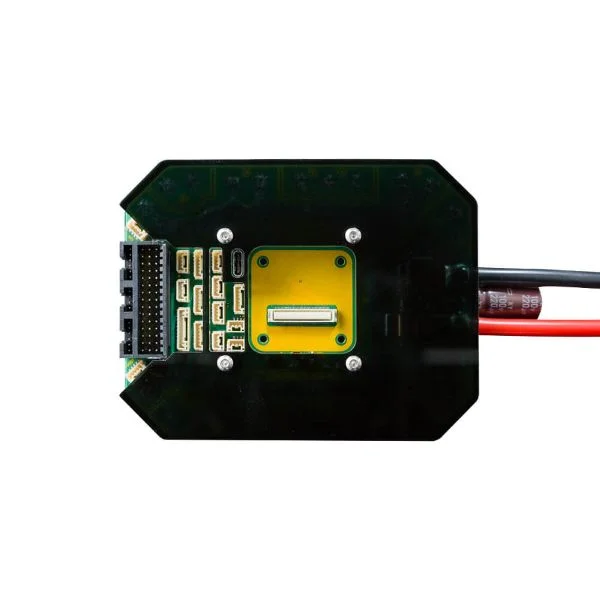

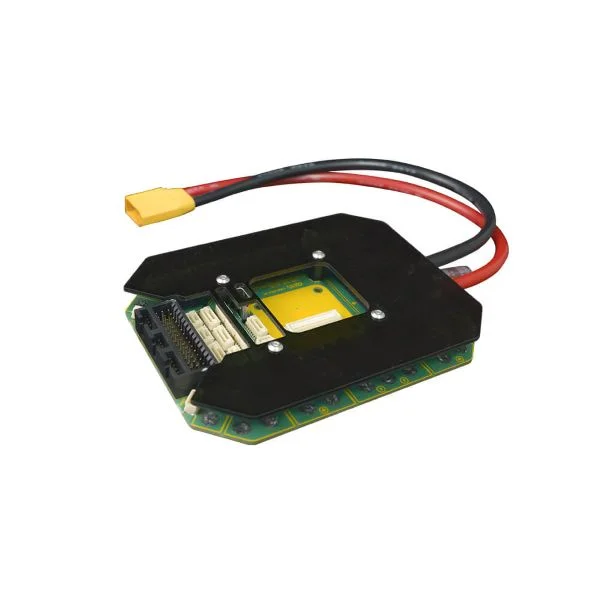

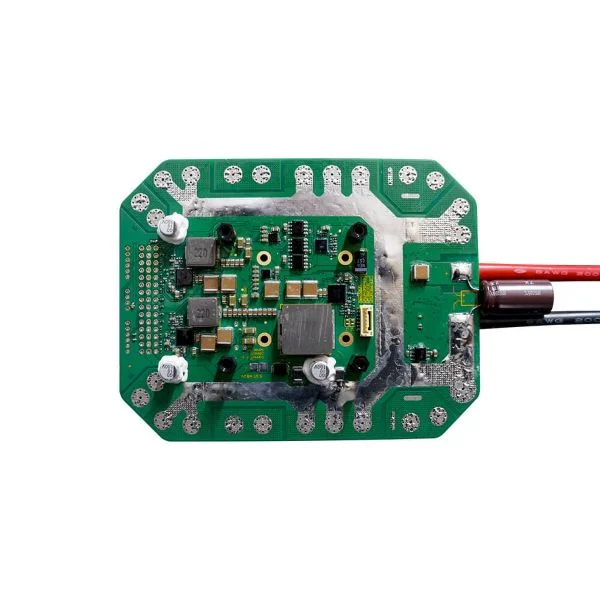

CAN PDB 是控制器 CORE 的多功能主板，为控制器提供丰富的接口，并集成电源模块与分电板的功能，支持 14V ~ 62V 电压输入，并提供高达 110A 的持续工作电流。采用自研的 ITT 算法，拥有 0.1A、0.05V 的高精度电源检测，媲美精密仪器的测量精度。拥有 10 路电源输出焊接点，并提供一个 5V 和一个 12V/4A 稳压输出，为您的外接设备提供电源。支持 V5+、X7+、X7+ Pro 控制器的 Core 模块。

0.1A 0.05V

电源检测精度

UBEC 稳压输出

12V/4A

VOUT

5V（默认）/7.4V/8.2V（最大支持 4A 负载）

110A

持续电流

精准测量电压电流

宽压输入，状态直观

14V ~ 62V 输入

状态直观展示

14 个 PWM 通道输出

Servo VCC：5V（默认）/7.4V/8.2V（最大支持 8A 负载）

参数表

处理器	STM32F412 32bit Arm® Cortex®-M4 100MHz 512KB Flash 256KB RAM
输入电压	14V ~ 62V（4S ~ 15S）
最大电流	110A
电压精度	±0.05V
电流精度	±0.1A
最大输出功率	5500W（稳定）； 6000W（120s）；
工作温度	-20℃ ~ 100℃

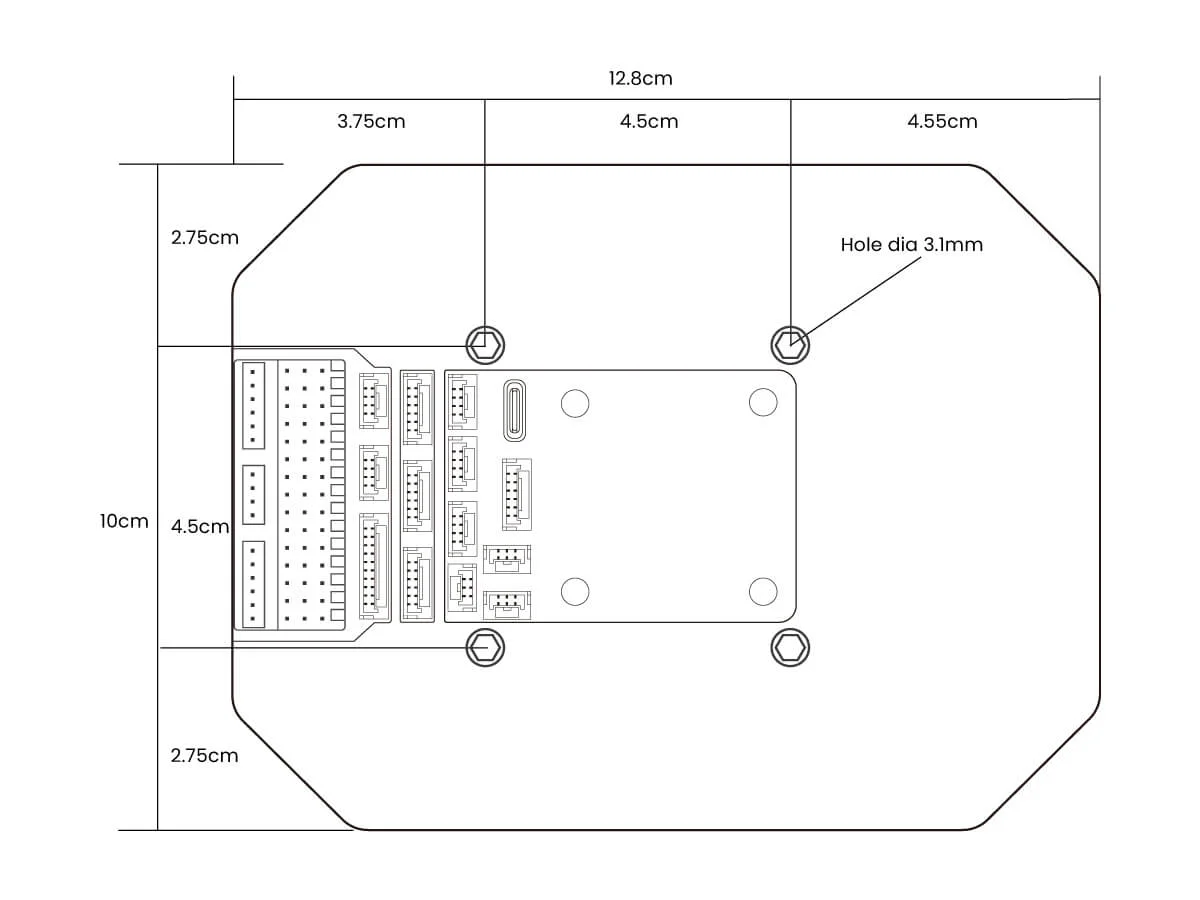

尺寸	128mm × 100mm × 12mm
重量	200g（含线材）

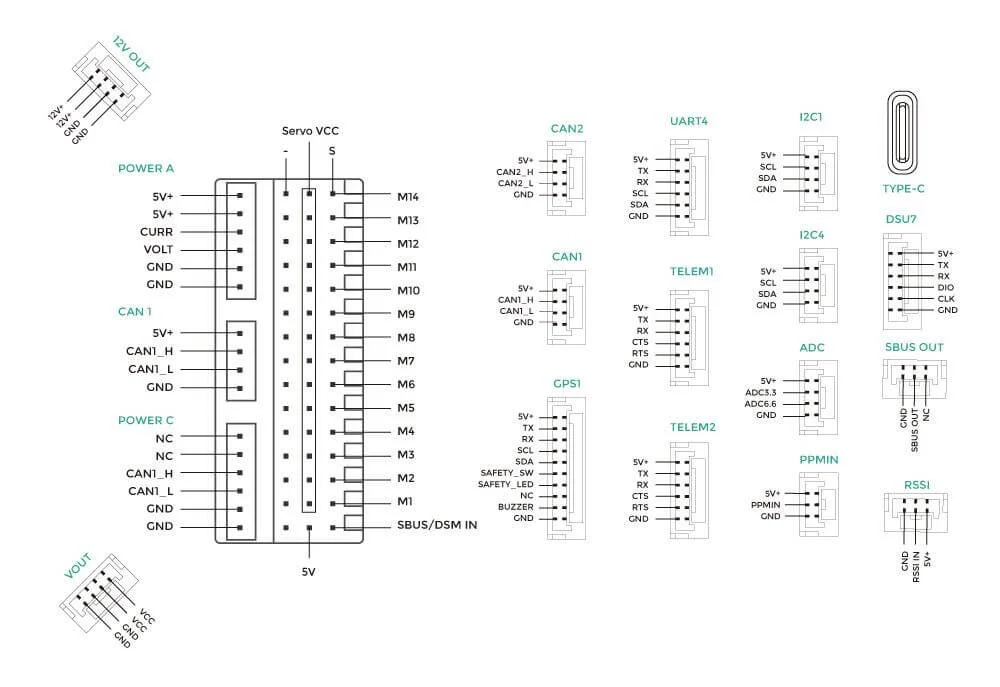

接口	VOUT（默认 5V，支持 7.4V/8.2V，最大 4A 负载）× 1 ； 12V OUT（最大 4A） × 1； Servo VCC（默认 5V，支持 7.4V/8.2V，最大 8A 负载）； Servo × 14； PPM IN × 1； SBUS/DSM IN × 1； SBUS OUT × 1； RSSI × 1； DSU7 × 1； ADC（支持 3.3V 和 6.6V） × 1；数传口 × 2；串口 × 1； CAN × 2； I2C × 2； USB（TYPE-C） × 1；
