IP66防尘防水

NEO 3x

全球导航定位模块

NEO 3x产品介绍

NEO 3X是一款可以适应多重严酷环境的GNSS四星系统接收机,采用IP66标准设计,密封防尘防雨,内置STM32F4系列处理器、ICP2100气压计、ublox M9N模组及RM3100工业级罗盘,支持基于DroneCAN协议的CAN总线通讯,最远通讯距离可达1.5m。

ublox M9N接收机

四卫星系统同时接收

DroneCAN通信协议

RM3100罗盘

三重滤波设计

IP66防尘防水设计

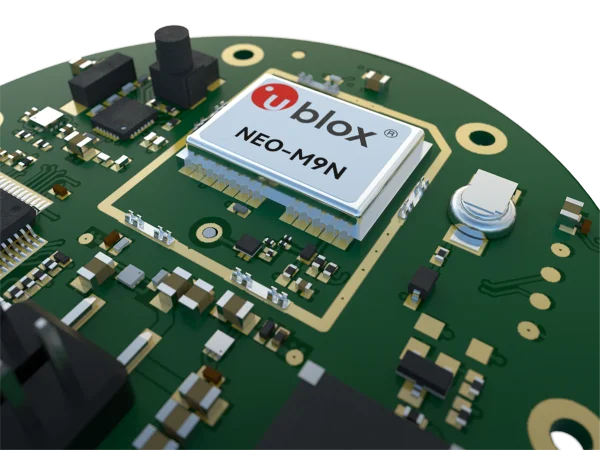

ublox M9N卫星接收器

采用高性能ublox M9N卫星接收机,支持四大卫星系统同时接收,实测最高精度可达0.7m

四卫星系统同时接收

支持北斗,Galileo,Glonass,GPS四卫星系统同时接收,最高可达32颗星

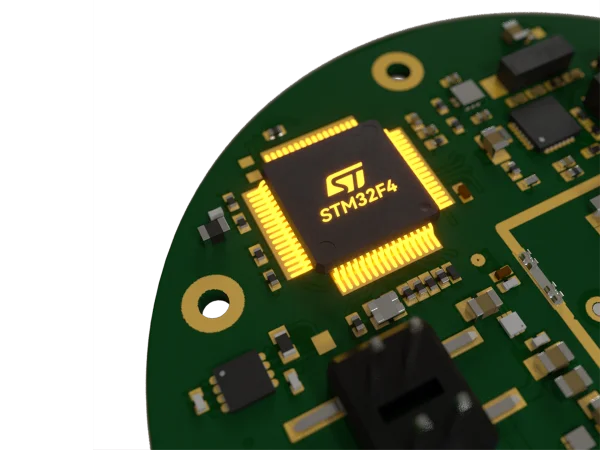

内置F4处理器

NEO 3x采用STM32F4处理器,工作频率100 MHz、支持浮点运算单元的Cortex®-M4内核,运行实行系统

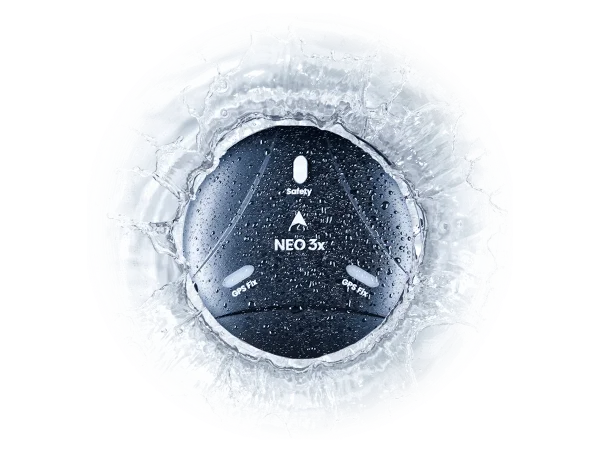

IP66防尘防水

NEO 3x采用防尘防水结构与防水插头,达到IP66防尘防水,让您的无人系统可以在雨天运行,解锁更多使用场景。

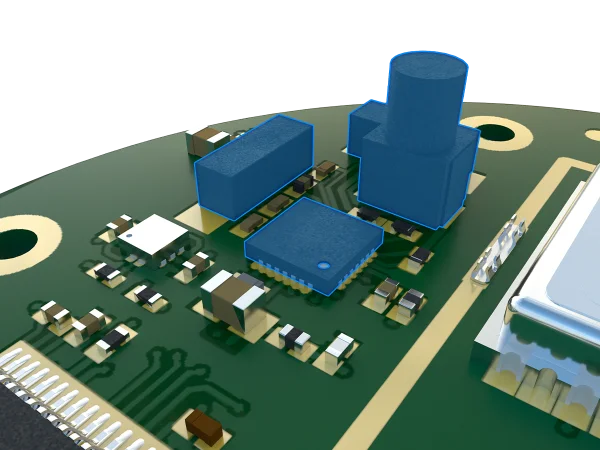

RM3100工业级罗盘

采用RM3100工业级罗盘,拥有更强的抗干扰性能,同时也可作为备份传感器

三重滤波设计

NEO 3x采用SAW+LNA+SAW三重滤波设计,有效避免来自遥控,数传,移动网络的信号对GPS定位接收的影响
滤波前
滤波后
飞控状态环形灯
GPS定位指示灯
安全开关&指示灯

多彩多功能LED状态灯

内置I2C总线的RGB LED状态灯,将GPS状态,控制器状态集于一身,光线从透光材料中发散出来,可以方便观察无人系统状态

NEO 3x规格参数

处理器 STM32F412
通讯协议 DroneCAN
电子罗盘 RM3100
气压计 ICP-20100
卫星接收器 ublox M9N
工作频段 GPS: L1C/A , 格格纳斯 :L10F 北斗 :B1I , 伽利略 :E1B/C
并收器数量 4
定位精度 1.5m( 实测最高 0.7m)
搜星数量 32+
捕获速度 冷启动 24S 再次捕获 2S 辅助启动 2S
导航刷新率 5Hz
灵敏度 追踪 & 导航 -167dBm 冷启动 -148dBm 热启动 -156dBm 重新捕获 -160dBm
防护等级 IP66
工作电压 4.7~5.2V
工作温度 -10~70℃

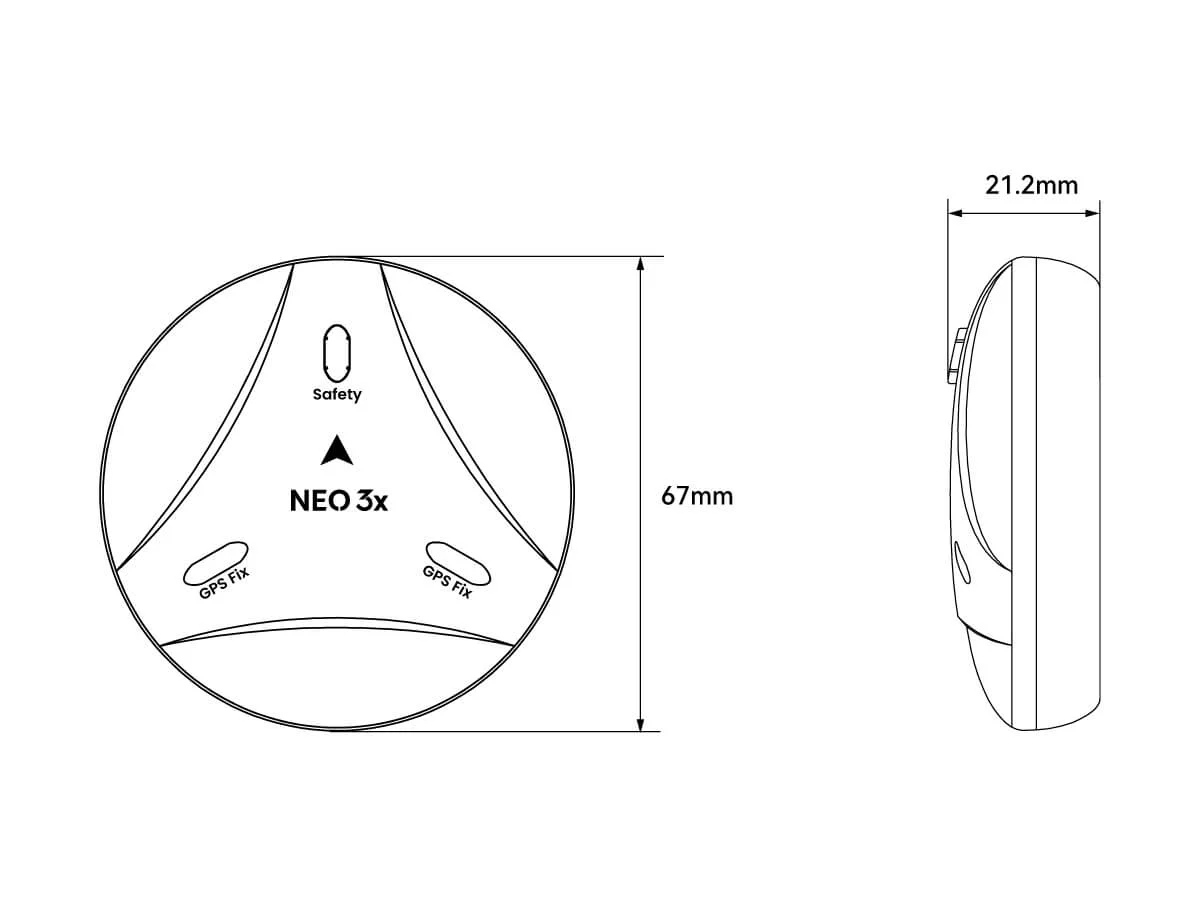

尺寸 67×67×21.2mm
重量 46g(不含线)
