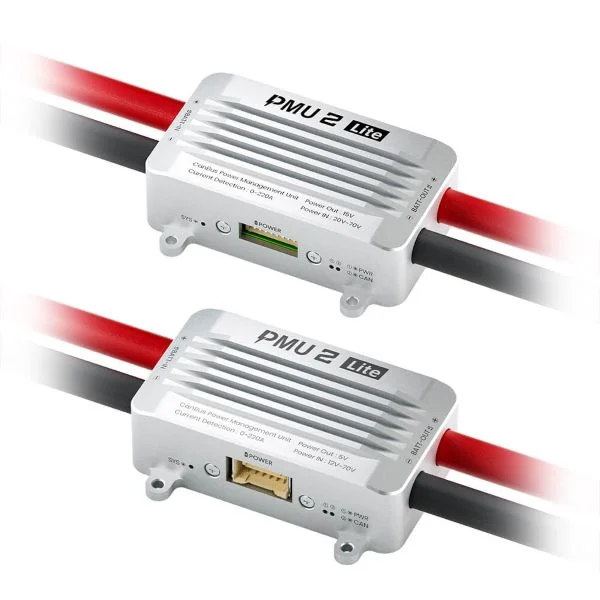

PMU 2 Lite 电源管理模块

220A 电流检测 | 过流预警守护

采用无接触式无磁芯母线电流检测技术，利用 CNC 加工技术制作的电流感应片，在紧凑空间内实现了220A 瞬间大电流、无损电流测量功能。支持过流预警功能，有效保障系统安全运行，避免设备异常损坏，提升整体可靠性。

电流感应片

无接触式无磁芯母线电流检测技术

中间无接触

电流传感器

注：5V 版本 [12V ~70V ]

支持 20V 至 70V 宽电压输入，可匹配至 16S 电池。适配多种供电条件，轻松应对多规格无人系统设备在不同场景下的电力需求，场景适应性大幅提升。

采用全新的 STM32H5 Arm® Cortex®-M33 CPU 频率 250MHz 处理器与自主研发的 M4C 架构软件，采用 ITT3 温度阻抗追踪算法，在宽温域和全量程中可实现优异的测量一致性，精度达 ±0.05V/±0.1A，保障复杂环境下数据稳定可靠。

采用标准CAN总线通讯协议，兼容 ArduPilot与 PX4等主流开源平台，支持
多种无人系统接入，应用场景广泛。

提供 15V 或 5V 输出电压可选，广泛适配多种控制器，满足多样化的设备供电需求，助力设备系统运转更加高效便捷。

内置导热凸台

散热硅胶

航空铝合金外壳

配备航空铝合金外壳，并针对电源及电感等发热元件设计导热凸台及散热硅胶，有效提升散热效率，降低运行期间的内部温度。同时选用 AWG8 及 QS8 连接器，提高过流线径，大幅降低大负载时的热量。

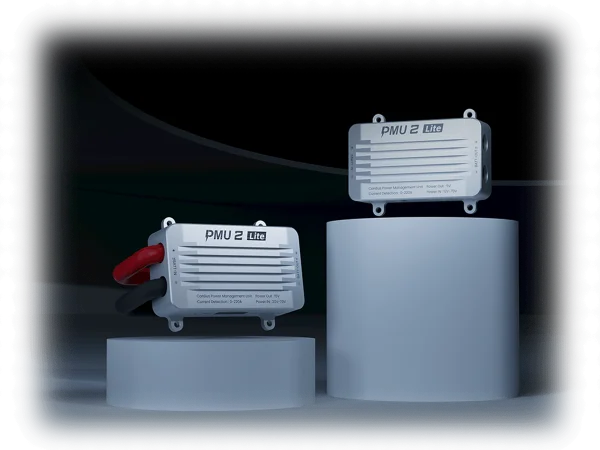

每个模块均经过出厂校准和温度学习。工厂采用校准架构硬件实现全电流、电压量程的负载测试、温度学习与预校准，确保每个模块在各种工况下保持优异的准确性与稳定性；免校准到手即用。
