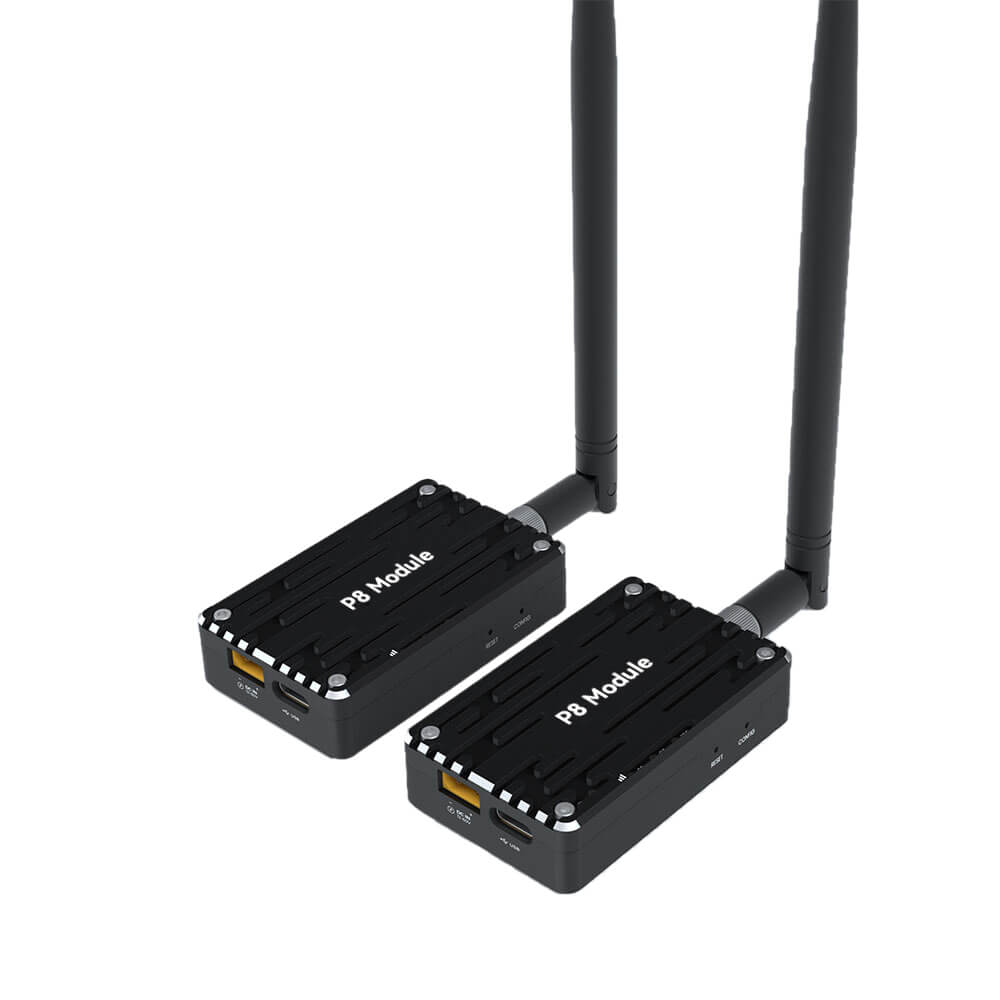

P8 数传模块

  • 840.5MHz ~ 845MHz 通信频段;
  • 40km 传输距离;
  • 345Kbps 空中速率;
  • 支持一对一,中继模式;
  • 内置 BEC,支持 3S ~ 12S 电源输入;
  • 双端切换,降低使用成本;

无人驾驶航空器合法频段

P8 数传可配置为 840.5MHz ~ 845MHz 无人系统专用频段,符合国家无线电相关管理规定。

UAV Data Radio Telemetry Working Frequency Band. 无人机数传工作频段. P8

850.5MHz ~ 845MHz

UAV Data Radio Telemetry Working Distance. 无人机数传工作距离. P8

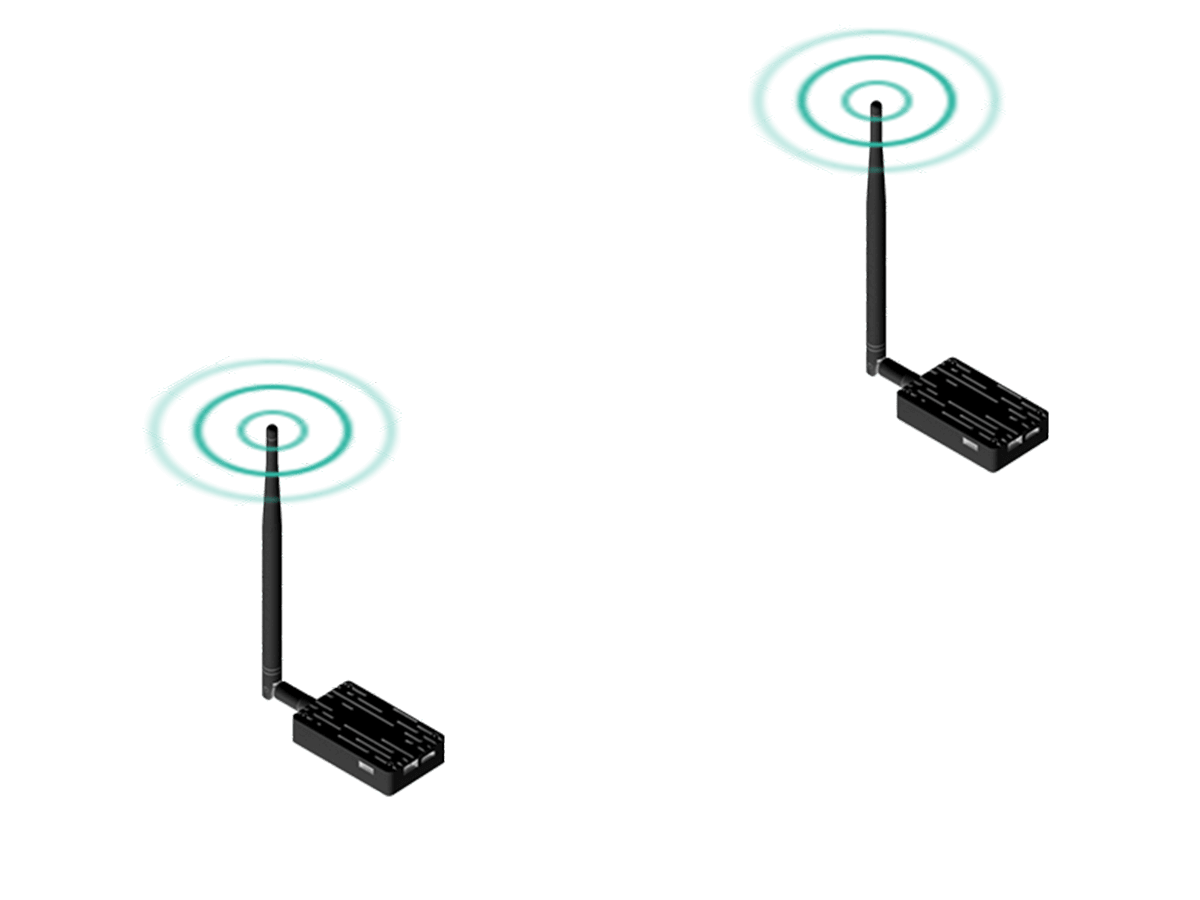

345Kbps 空中速率 | 40km 传输距离

采用自适应带宽、自动避干扰跳频、双向遥测等技术,使得传输距离达到 40km,传输速率高达 345Kbps。

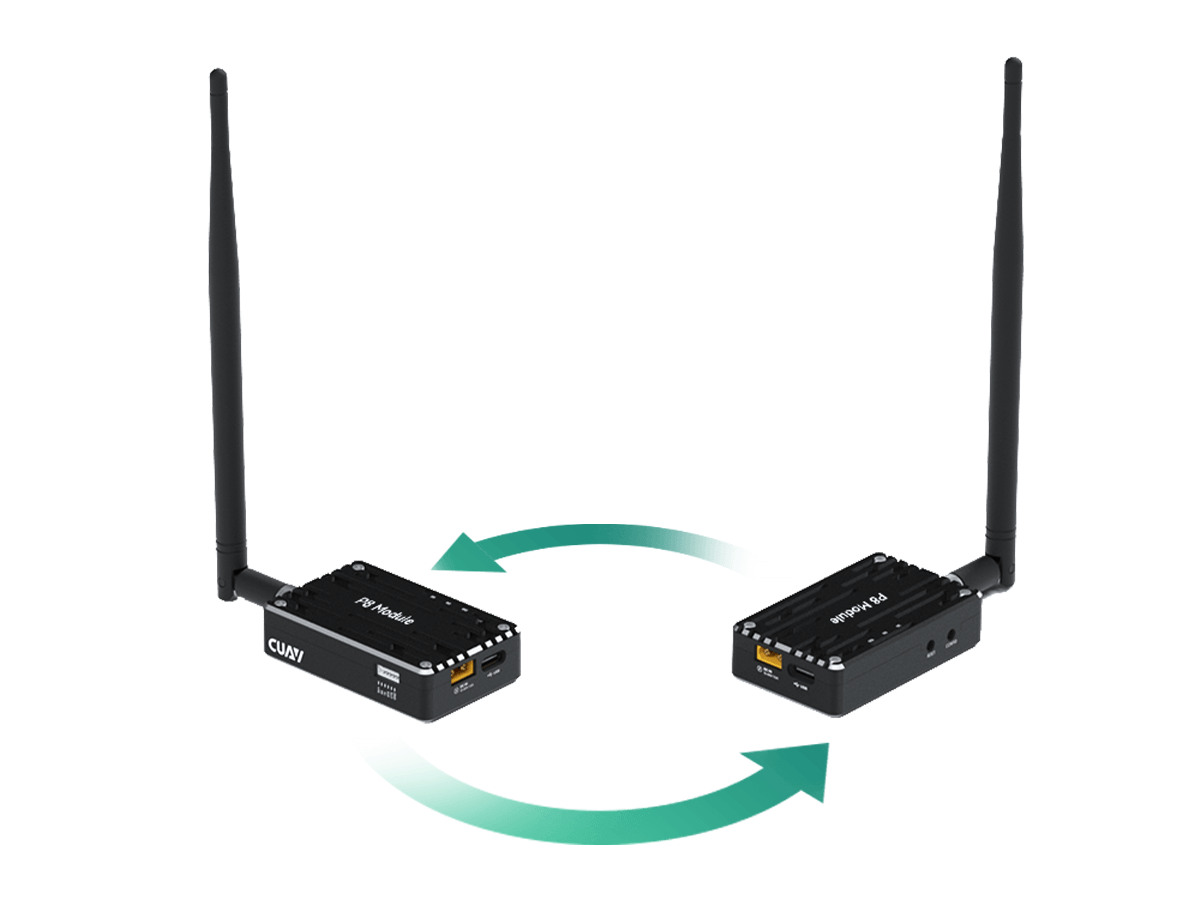

双端快速切换

P8 内置了 TTL 和 USB 端口,空中端和地面端可随意切换,若有损坏可与其它的模块配对使用,降低使用成本。

地面端

天空端

UAV Data Radio Telemetry Work Mode. 无人机数传工作模式. P8
UAV Data Radio Telemetry Operating Voltage. 无人机数传工作电压. P8

3S ~ 12S 电池输入
12V ~ 60V

3S ~ 12S 宽幅电源输入

P8 支持的 3S ~ 12S 电池的宽幅电压输入,覆盖现有的大部分无人机的工作电压,不需要额外的 BEC 进行电压转换,插入电池即可工作

参数表

工作频率840MHz ~ 845MHz
传输技术跳频/固定频率、透明传输、GMSK、2GFSK、4GFSK、QPSK
错误检测32 位 CRC,ARQ
通信距离参考距离:40km(地对空,郊区无遮挡)
(不同环境/配置下传输距离不同,请以实际使用为准)
灵敏度-109dBm@115.2Kdps
-108dBm@172.8Kdps
-106dBm@230.4Kbps
发射功率跳频:100mW ~ 1000mW(20dBm ~ 30dBm)
固定频率高达 2W
默认:1000mW(跳频)
天线增益3dBi
空中速率最高 345Kbps
波特率300bps ~ 230Kbps(默认 57600)
工作模式点对点,中继模式
支持控制器类型CUAV 系列,Pixhawk 系列
支持控制器固件Ardupilot,PX4
工作电压12V ~ 60V
接口电流睡眠:< 1mA
空闲:20mA
RX:45mA ~ 98mA
TX(峰值):2A
工作温度-40℃ ~ 85℃
尺寸64.6mm × 39.7mm × 16.5mm
重量共 86g
模块:55g
天线:31g

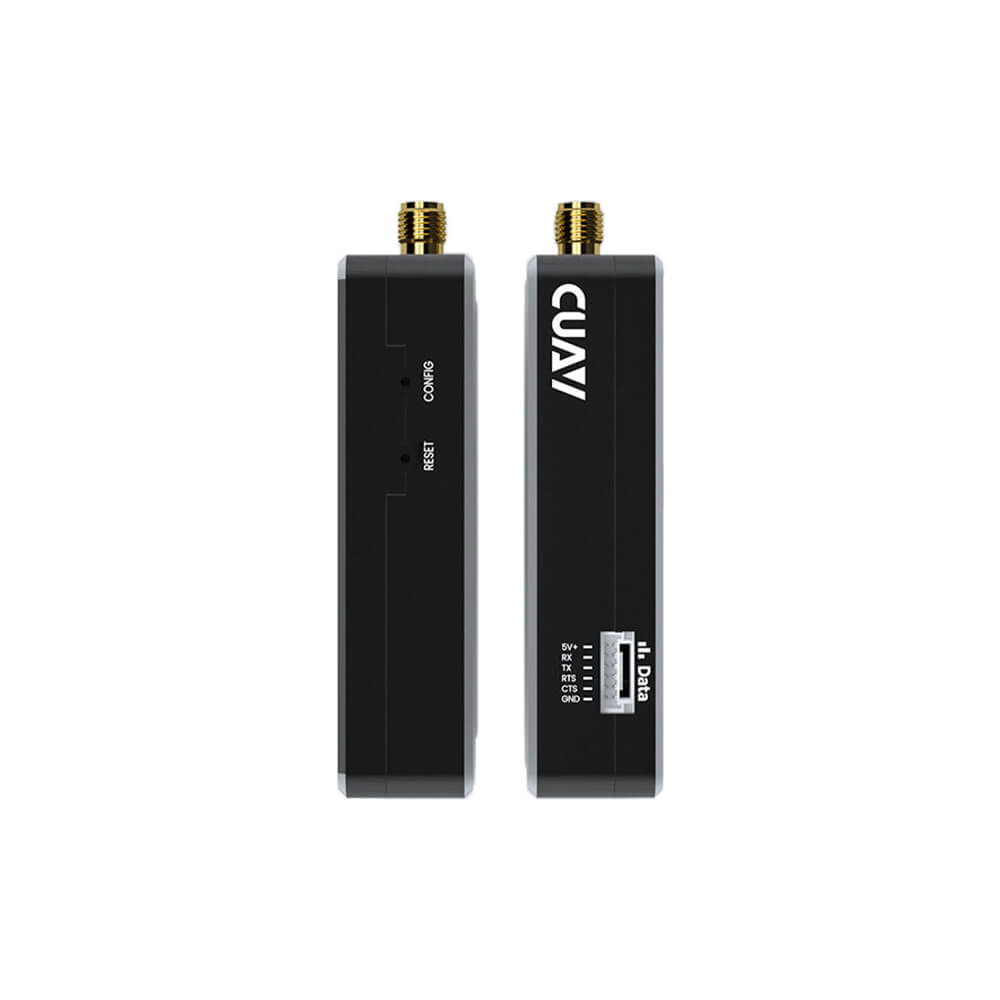

接口串口(GHR-06V-S) × 1;

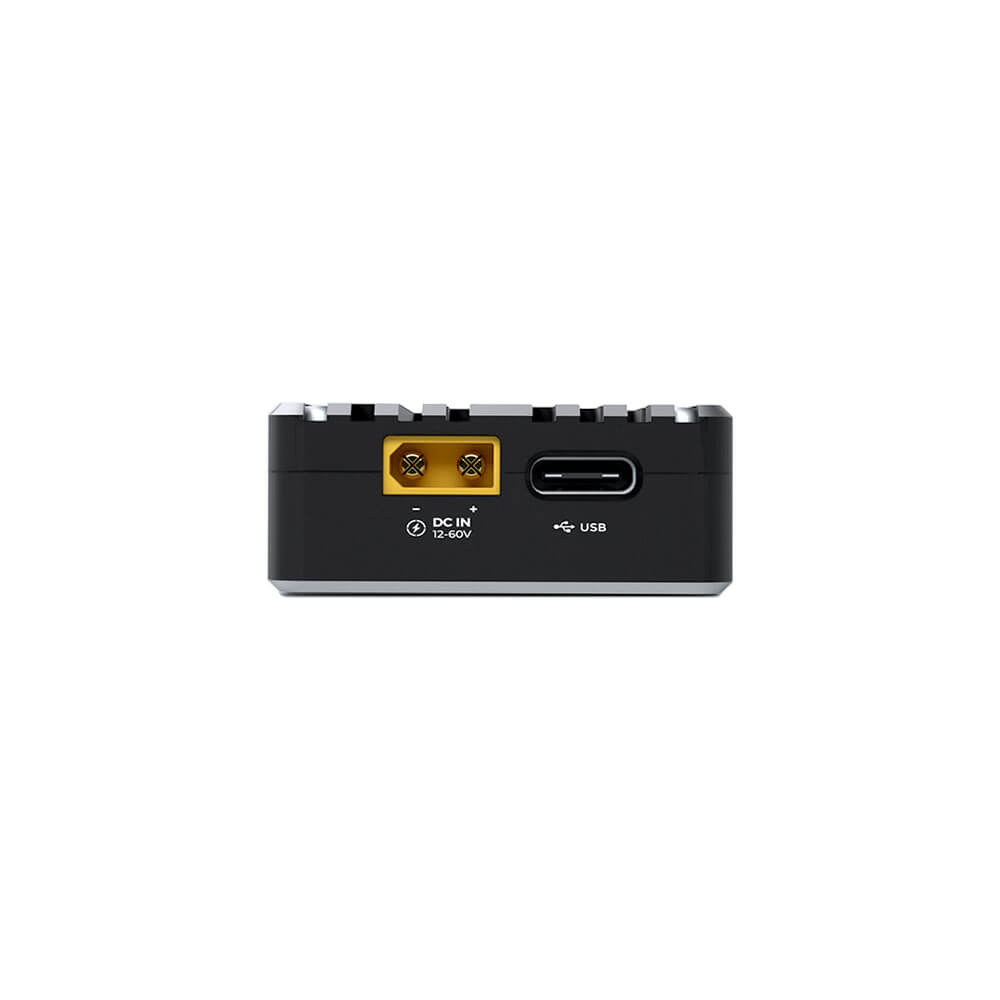

USB(TYPE-C) × 1;

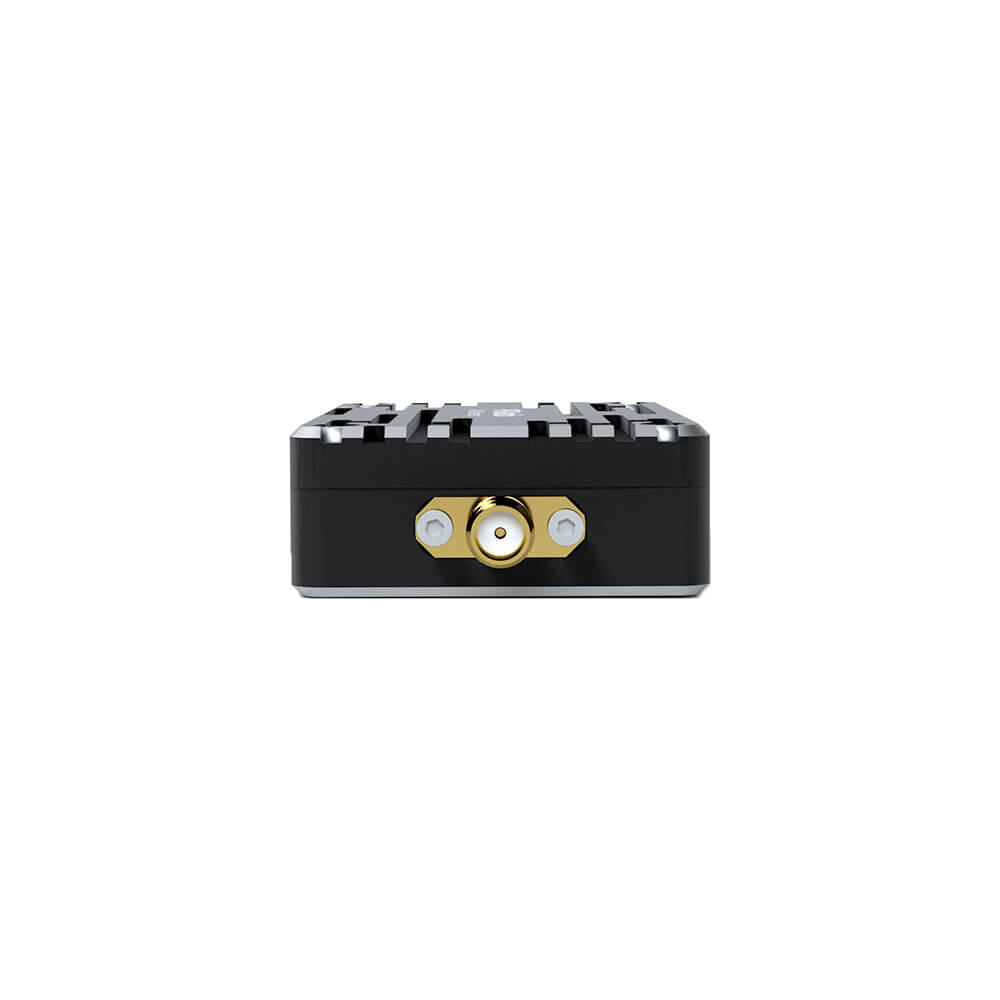

天线(SMA 内针) × 1;
电源(TX30PW-M) × 1;

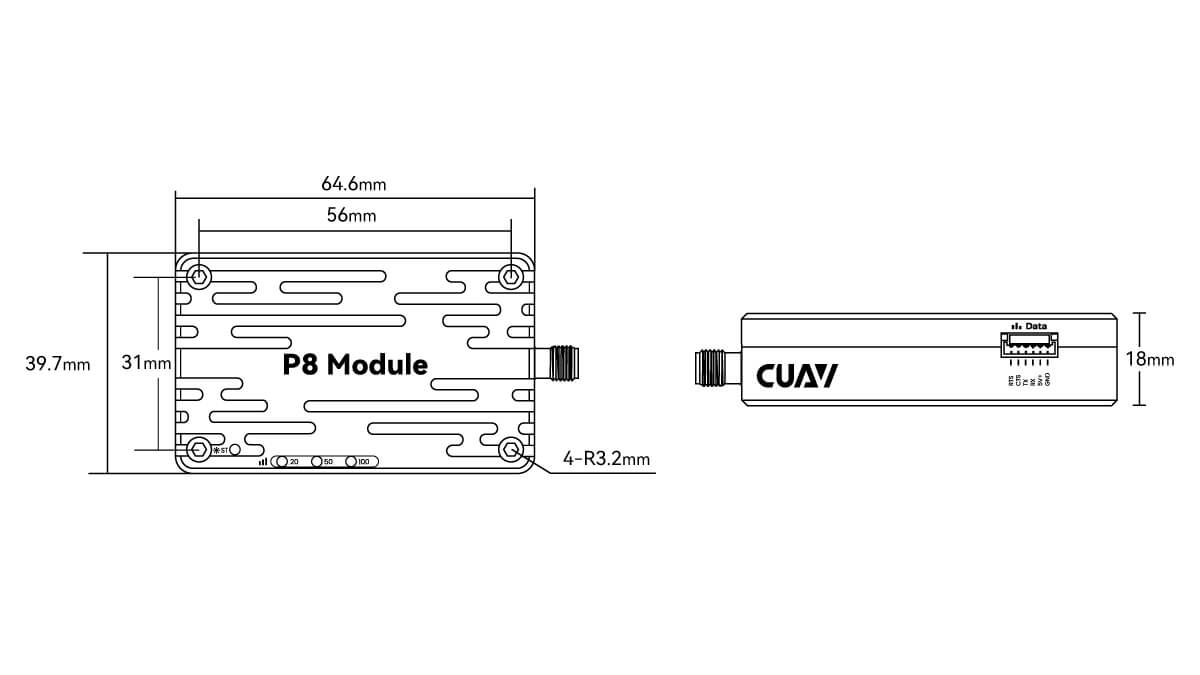

尺寸图

UAV Data Radio Telemetry Dimension. 无人机数传尺寸. P8
