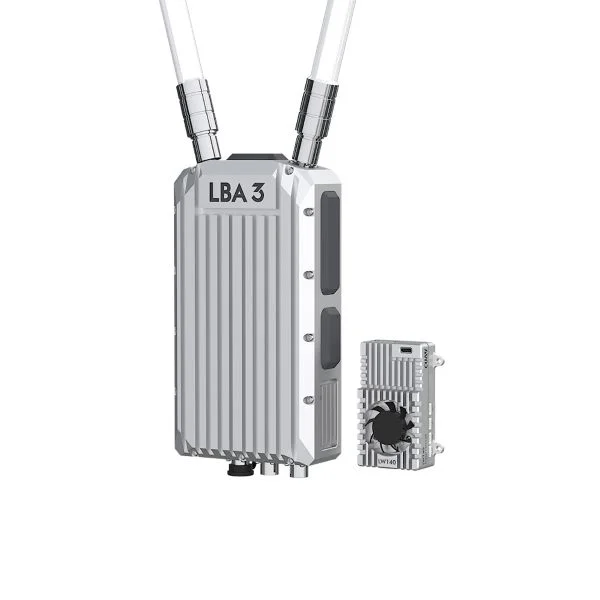

LBA 3 无人系统通信微基站

  • 4G、有线网络混合通信;
  • 30Mbps 大带宽;
  • IP67 级工业防护;

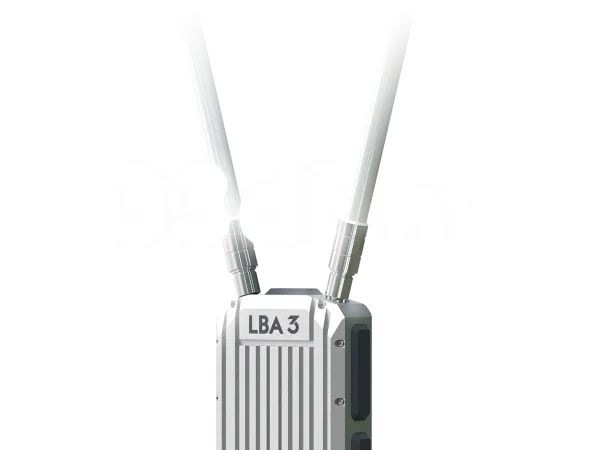

超远距离通信 | 一站覆盖

利用 LTE 通讯技术开发,33dBm 射频功率,具备超远距离通信覆盖范围。
UAV Data Video Image Telemetry Antenna. 无人机数传图传传输距离. LBA 3
UAV Data Video Image Telemetry Performance. 无人机数传图传性能. LBA 3

大带宽通信、支持星形组网,AES 加密保护

实现双向数据的同步传输,提高数据传输速度的同时兼顾稳定性,LBA 3 最多支持 30Mbps 共享带宽,拥有更快的访问速度。采用 AES 加密算法,具有很好的抵抗差分密码分析及线性密码分析的能力,保障通信安全。

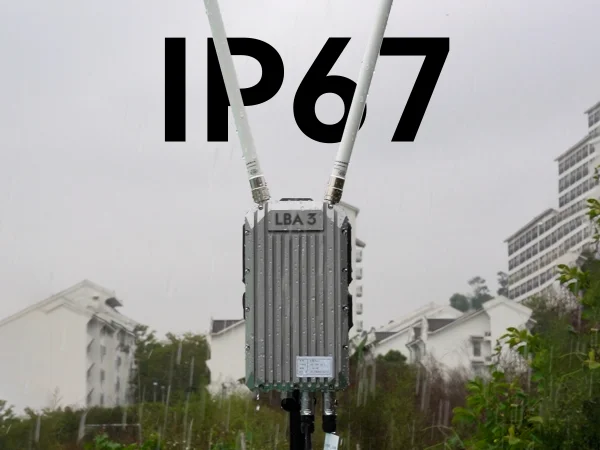

工业三防设计 | 户外工作无压力

LBA 3 微基站采用防尘防水防腐蚀设计,可长期布置在户外,无惧风吹日晒,解决高频次、自动化应用场景反复架设问题,减少重复工作,提升工作效率。
UAV Data Video Image Telemetry IP67. 无人机数传图传防水. LBA 3

LBA 3 基站端参数表

通信频段1.4G 版本:1420MHz ~ 1448MHz;
800M 版本:806MHz ~ 826MHz;
发射功率33dBm(典型值)
通讯带宽默认:20Mbps(10MHz);
最大 30Mbps(20MHz);
通信加密AES265
调制方式QPSK、16QAM、64QAM 调制
时延空口时延 ≤ 150ms(从节点 - 中心节点)
工作电压20V ~ 60V(标准功耗:24V 1.5A)
POE 模块支持 100V ~ 240V 市电接入
工作温度-15℃ ~ 65℃
尺寸220mm × 120mm × 50mm
重量1.65kg
防护等级IP67
接口天线接口 × 2;
电源接口(SF12 转 XT60) × 1;
POE 网络接口(SF12 转水晶头) × 1;
LAN 网络接口(SF12 转水晶头) × 1;
AAT 接口(SF12) × 1;

LBA 3 天空端参数表

通信频段1.4G 版本:1420MHz ~ 1448MHz;
800M 版本:806MHz ~ 826MHz;
发射功率33dBm(典型值)
通讯带宽默认:20Mbps(10MHz);
最大 30Mbps(20MHz);
通信加密AES265
调制方式QPSK、16QAM、64QAM 调制
时延空口时延 ≤ 150ms(从节点 - 中心节点)
工作电压20BV ~ 60V 输入(标准 24V 1A)
工作温度-15℃ ~ 65℃
尺寸90mm × 65mm × 26.4mm
重量155g
防护等级IP20
接口天线(MCX-KE) × 2;
POWER(5023520200 转 XT30) × 1;
RJ45(5025850470) × 1;
UART × 1;
USB 接口 × 1;

AG 网关参数表

WiFi 频段5.8GHz
发射功率20dBm
WiFi 名称CUAV_AG_XXXX
WiFi 密码12345678
工作电压4.8V ~ 5.2V
工作温度-15℃ ~ 65℃
接口LAN × 3;
UART × 2;
USB × 1;

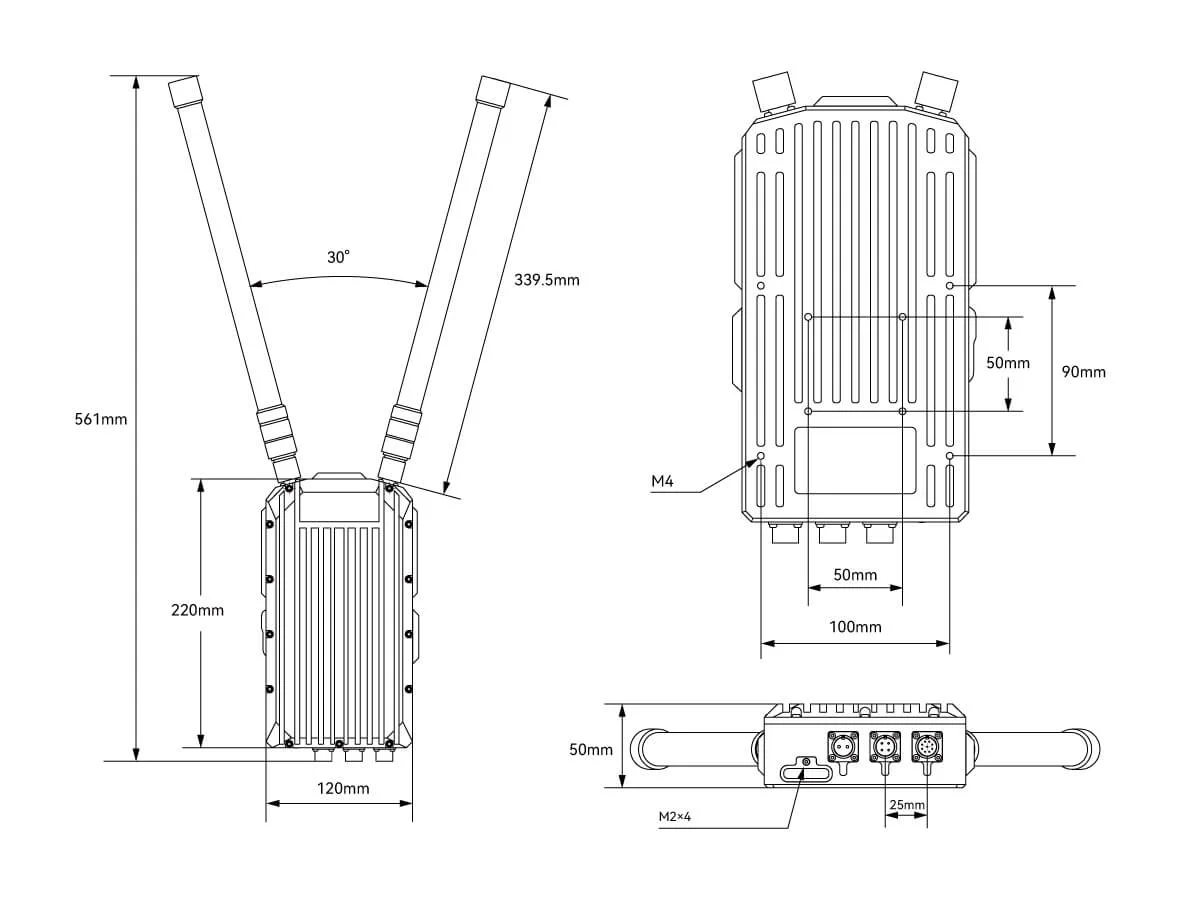

LBA 3 基站端尺寸图

UAV Data Video Image Telemetry Dimension. 无人机数传图传尺寸. LBA 3

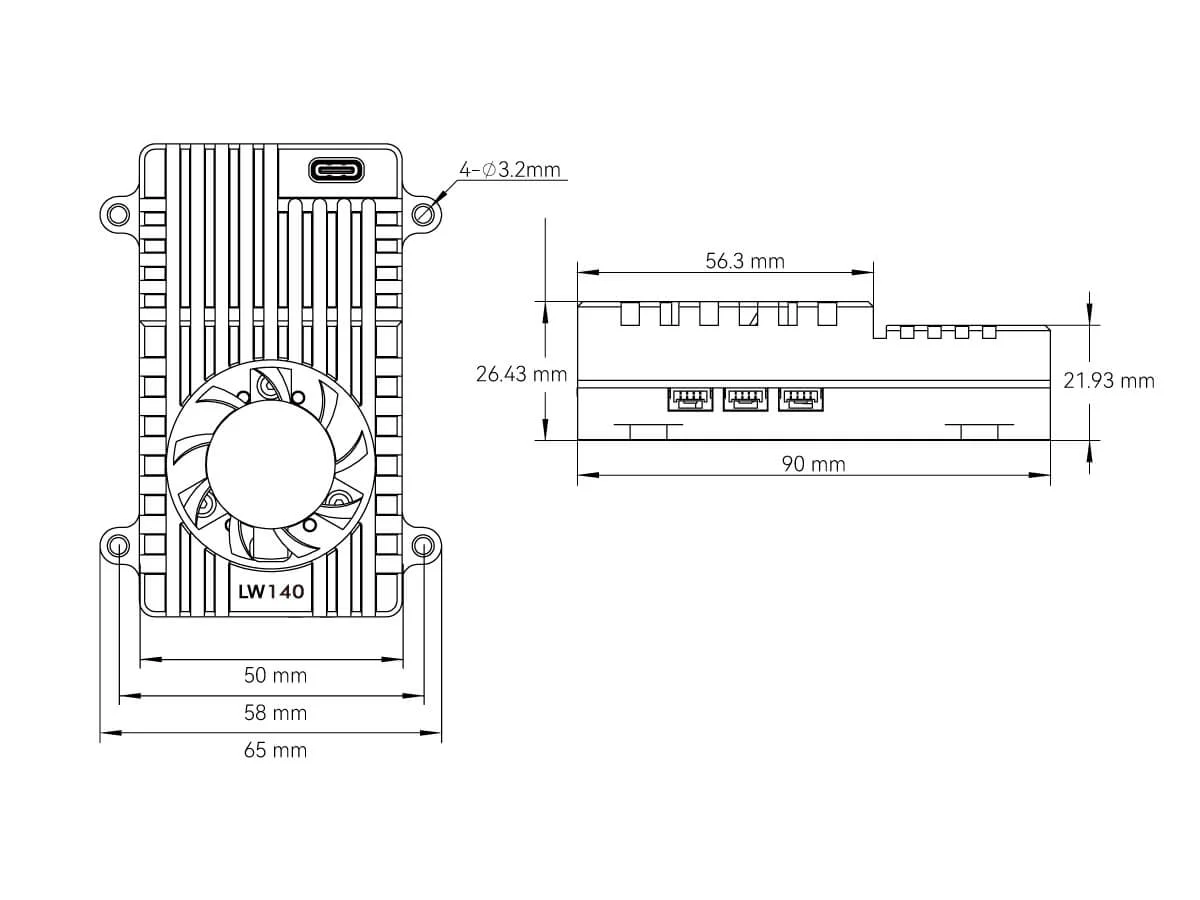

LBA 3 天空端尺寸图

UAV Data Video Image Telemetry Dimension. 无人机数传图传尺寸. LBA 3

ArduPilot、Dronecode、PX4 长期合作伙伴

广州雷迅创新科技股份有限公司是一家以无人开源系统创新技术为向导,集成研发、生产、销售、售后、技术支持为一体的国家级高新技术企业和广东省专精特新企业,与 ArduPilotDronecodePX4 是长期合作的友好关系。

支持 ArduPilot 和 PX4 固件
