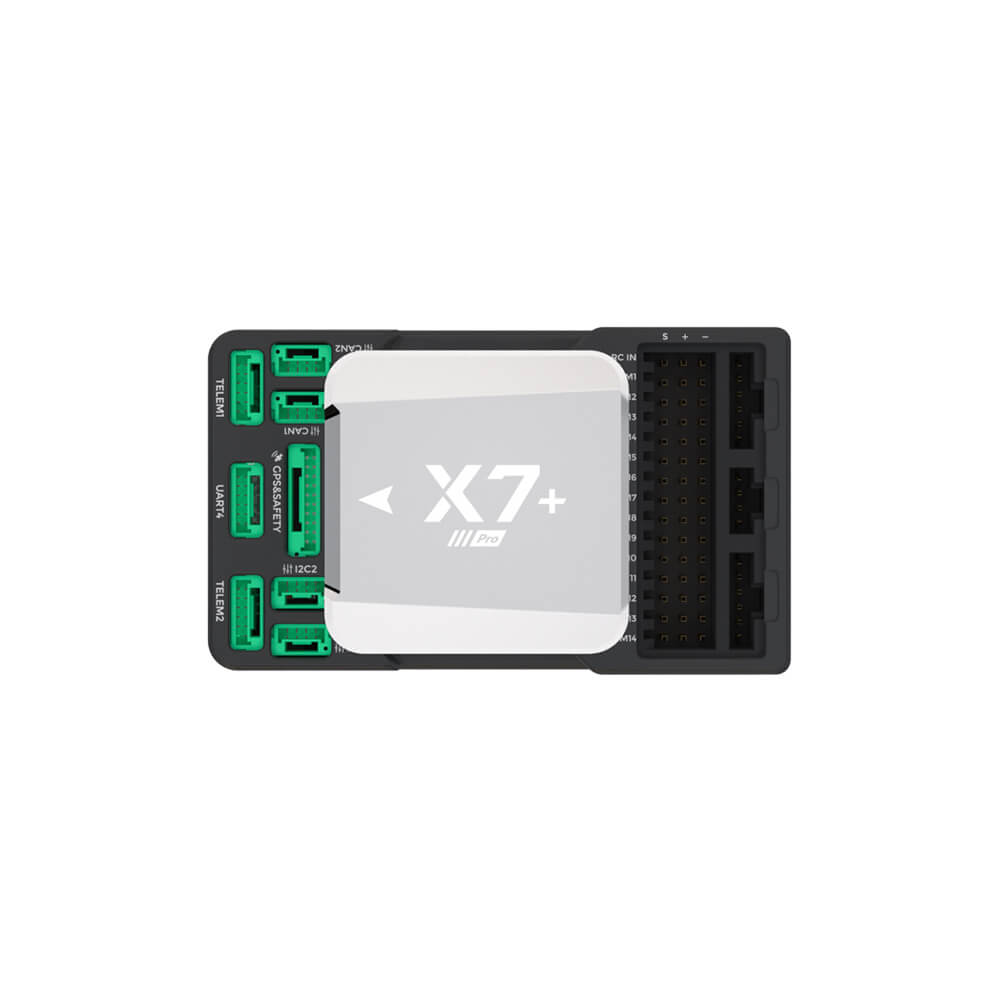

X7+ Pro 智能控制器
- 内置减震，适应各种严峻机体环境；
- 三组 IMU，支持故障智能切换；
- 支持温度补偿，IMU 工作状态更佳；
- 支持 CAN 电流计；
- 模块化设计, 支持定制载板；

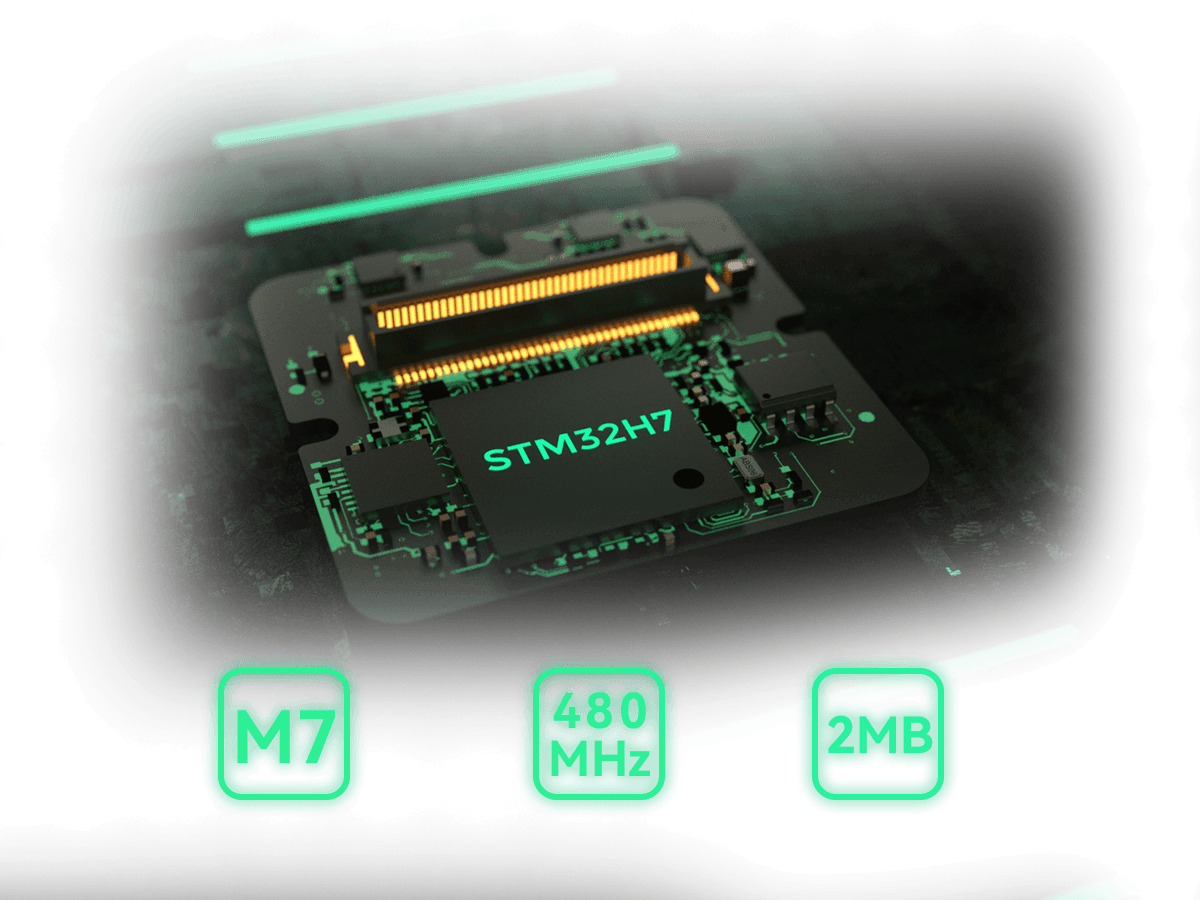

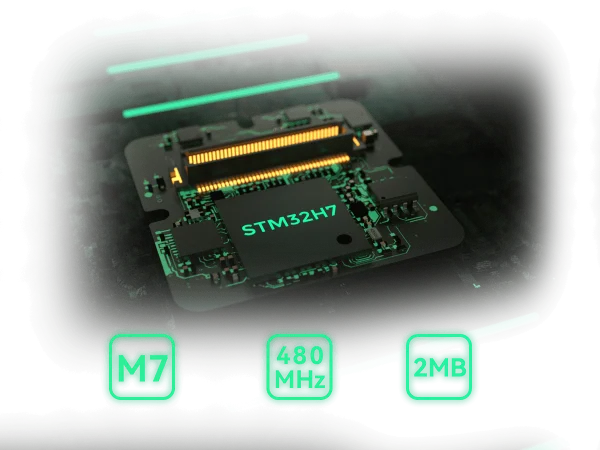

H7 处理器 性能强劲
采用 STM32H743 处理器， Cortex-M7 内核（带双精度浮点单元），运行频率高达 480MHz，2MB Flash，1MB RAM，轻松应对智能控制器的运算需求。与 STM32F7 产品线相比，动态功耗效率提升两倍。
噪声系数降低
温度稳定性提升

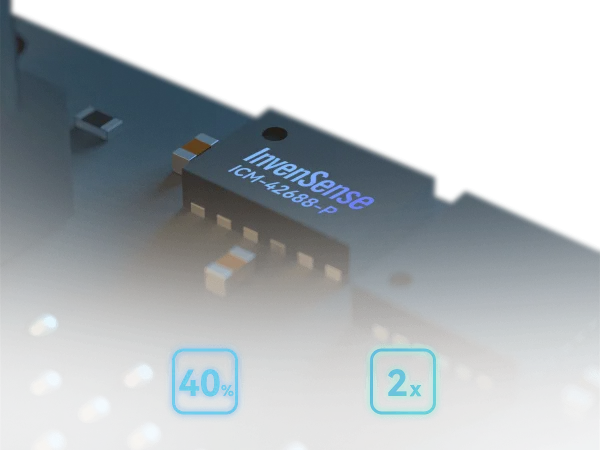

传感器升级

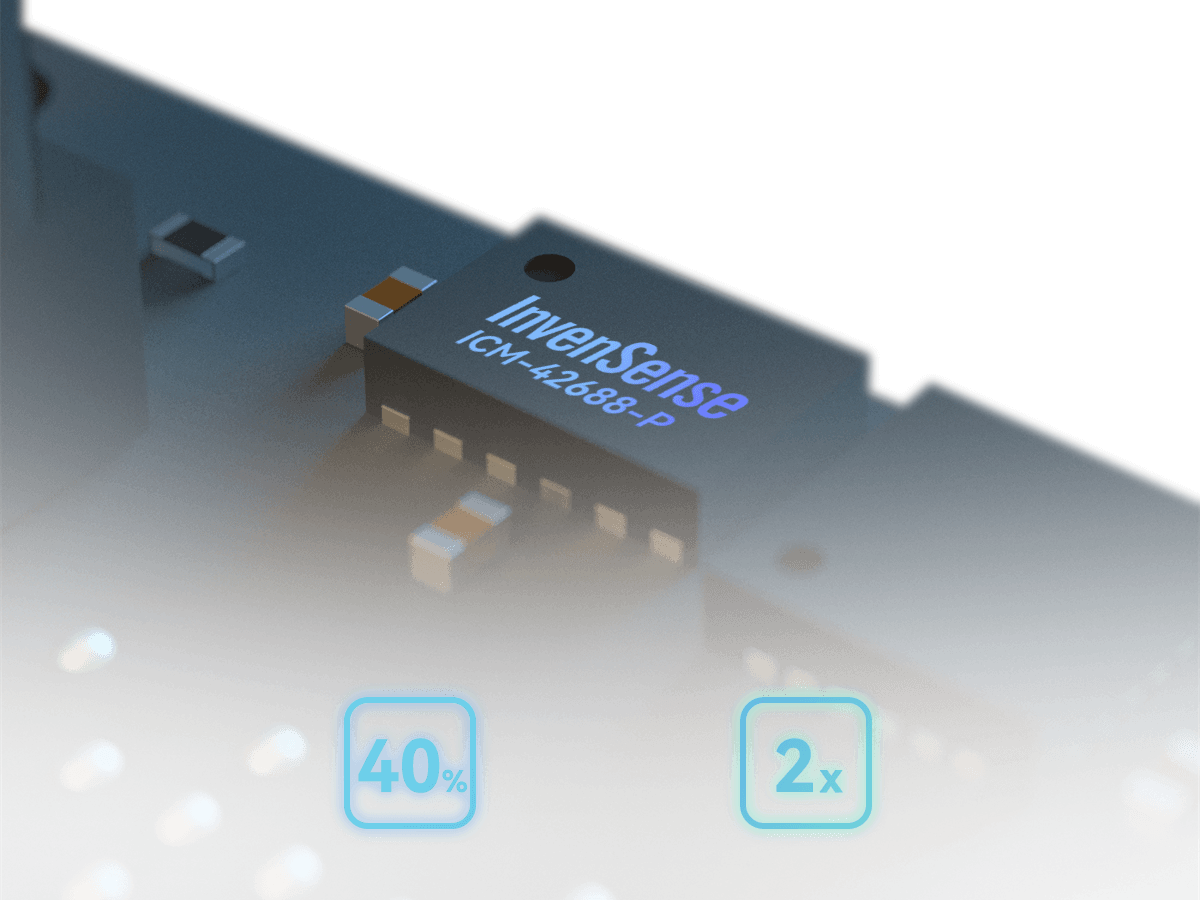

传感器是评价智能控制器的重要指标之一，这一次，我们加入了 ICM-42688-P 传感器，与传统消费类 IMU 相比，噪声系数降低了 40％，且温度稳定性提高了 2 倍，从而实现在温度变化的情况下确保以最高的精度测量。
传感器冗余设计
内置三组加速计与陀螺仪，智能控制器实时监测多路传感器数据，若发生故障立即执行冗余切换，提高安全与稳定性。

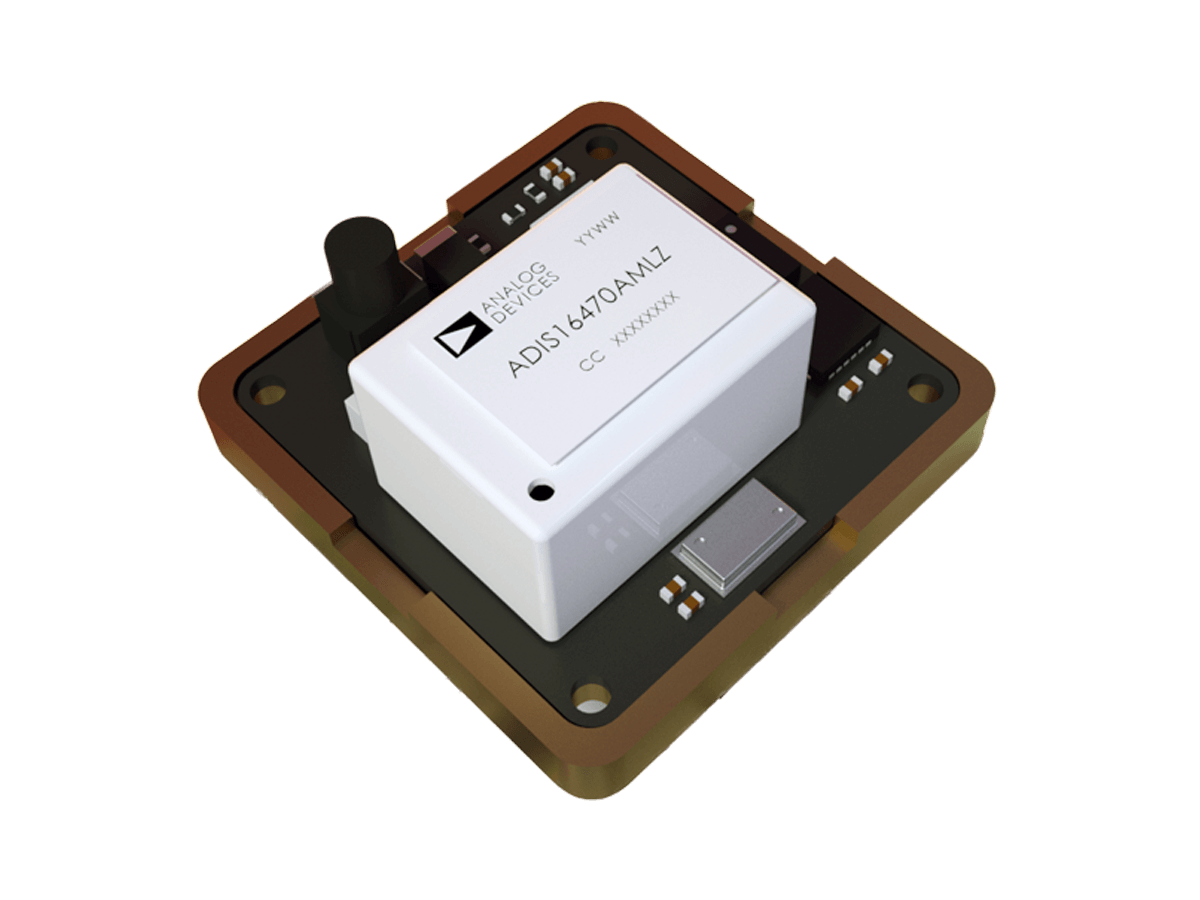

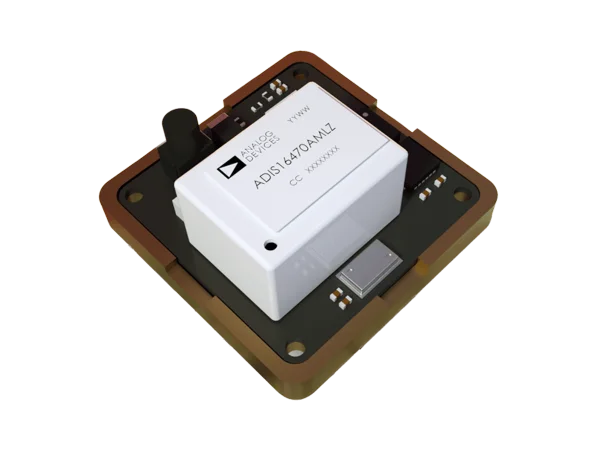

ADIS16470
ICM-20689
ICM-42688-P

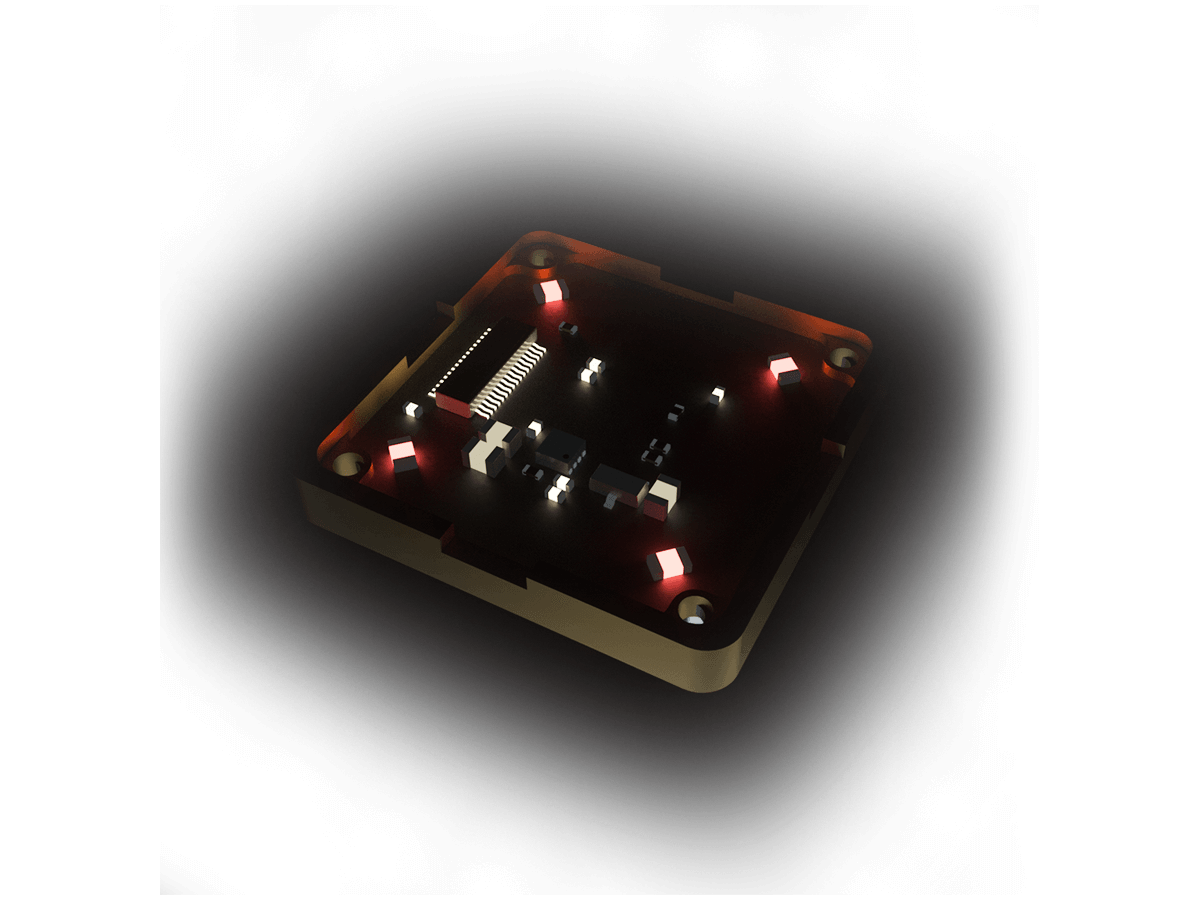

温度补偿系统
内置了传感器温补系统，使得传感器在恒温的状态下进行工作，确保传感器在高低温环境下均能高灵敏度地稳定运行。
标配数字电源模块
标配 DroneCAN 协议数字电源检测模块，采用 CUAV 自主研发 ITT 算法，精准测量无人系统实时电压和电流，让系统运行时间估算更可靠。
电压误差
电流误差
原始误差
原始误差
ITT纠偏后误差
ITT纠偏后误差
产品规格与参数
| X7+ Pro基本参数 | |
| 主处理器 | STM32H743 |
| 主处理器频率 | 480MHz |
| Flash | 2MB |
| RAM | 1MB |
| 加速计 | ADIS16470+ICM-42688-P+ICM-20689 |
| 陀螺仪 | ADIS16470+ICM-42688-P+ICM-20689 |
| 电子指南针 | RM3100 |
| 气压计 | MS5611×2 |
| UART串口 | 5 个 |
| I2C | 6个(两个单独的i2c 接口，两个集成在GPS/UART4接口) |
| PWM输出 | 14个(其中12路支持DShot协议) |
| RC 输入 | 1个，支持PPM/SBUS/DSM |
| RSSI输入 | PWM或3.3模拟电压 |
| CAN 标准总线 | 2个 |
| Power输入 | 2个 (Power A为普通ADC电源检测接口；Power C为CAN电流计接口 |
| 安全开关 | 1个 |
| GPS接口 | 2个 (UART4 可作为GPS2接口) |
| ADC | 1个 |
| DEBUG | 1 个 |
| JATG | 1个 |
| USB接口 | 1 |
| PM工作电压 | 4.5～5.5V |
| USB电压 | 4.75～5.25V |
| 伺服输入 | 0～10V |
| 工作温度 | -20～85℃ |
| 工作湿度 | 5%～95%(不凝结) |
| 尺寸 | 77.0×45.5×39.0mm |
| 重量 | 103g |

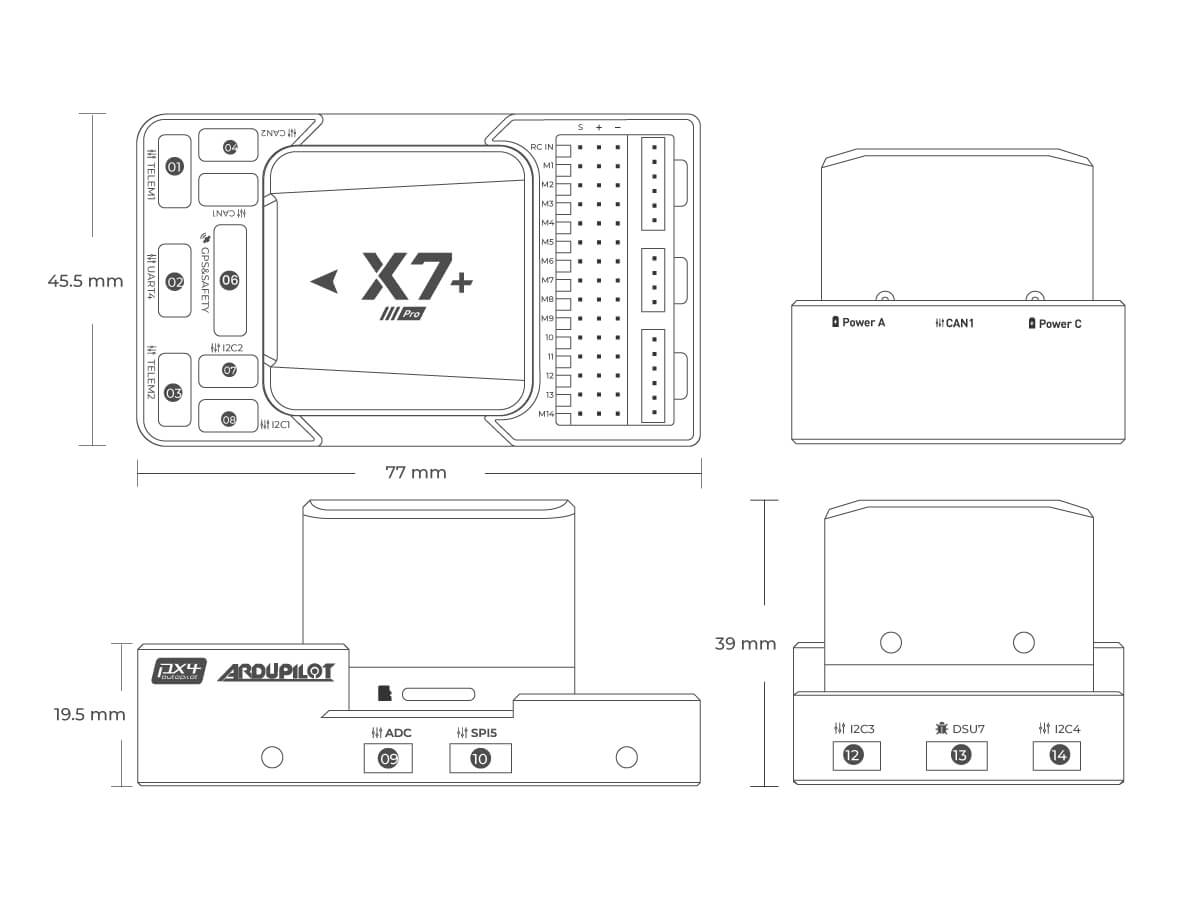

尺寸图

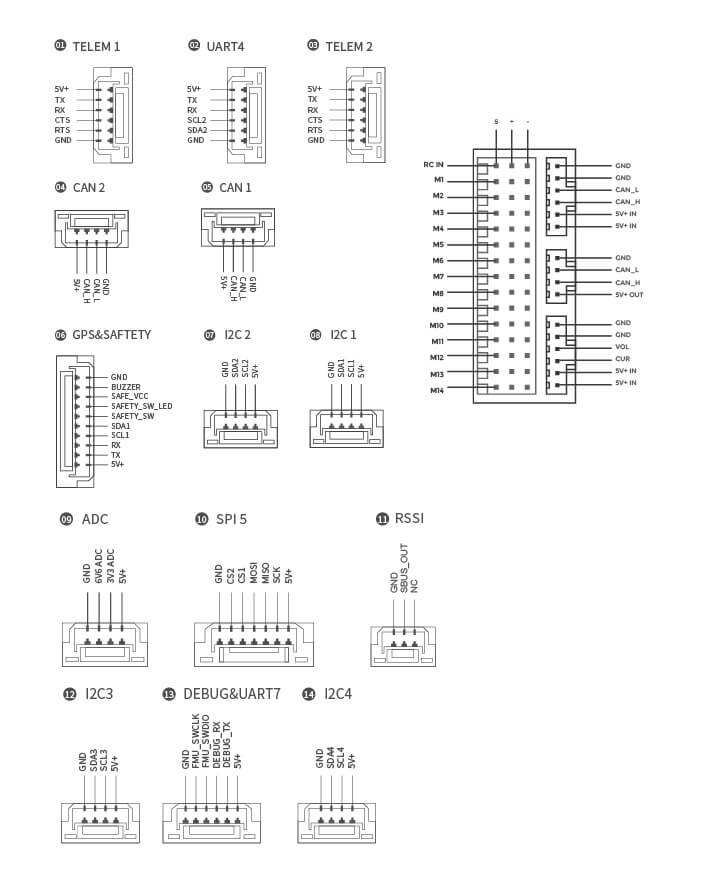

接口定义
相关视频
ArduPilot、Dronecode、PX4 长期合作伙伴
广州雷迅创新科技股份有限公司是一家以无人开源系统创新技术为向导，集成研发、生产、销售、售后、技术支持为一体的国家级高新技术企业和广东省专精特新企业，与 ArduPilot、Dronecode、PX4 是长期合作的友好关系。
支持 ArduPilot 和 PX4 固件
