NEO 3 全球卫星导航模块

  • 新一代卫星接收器 Ublox M9N;
  • 定位精度高达 0.7m;
  • 支持四大卫星系统信号同时接收;

u-blox M9N 卫星接收器

新一代卫星接收器 u-blox M9N,实测最高可达 0.7m 精度。
UAV GNSS u-blox M9N. 无人机全球卫星定位 u-blox M9N. NEO 3

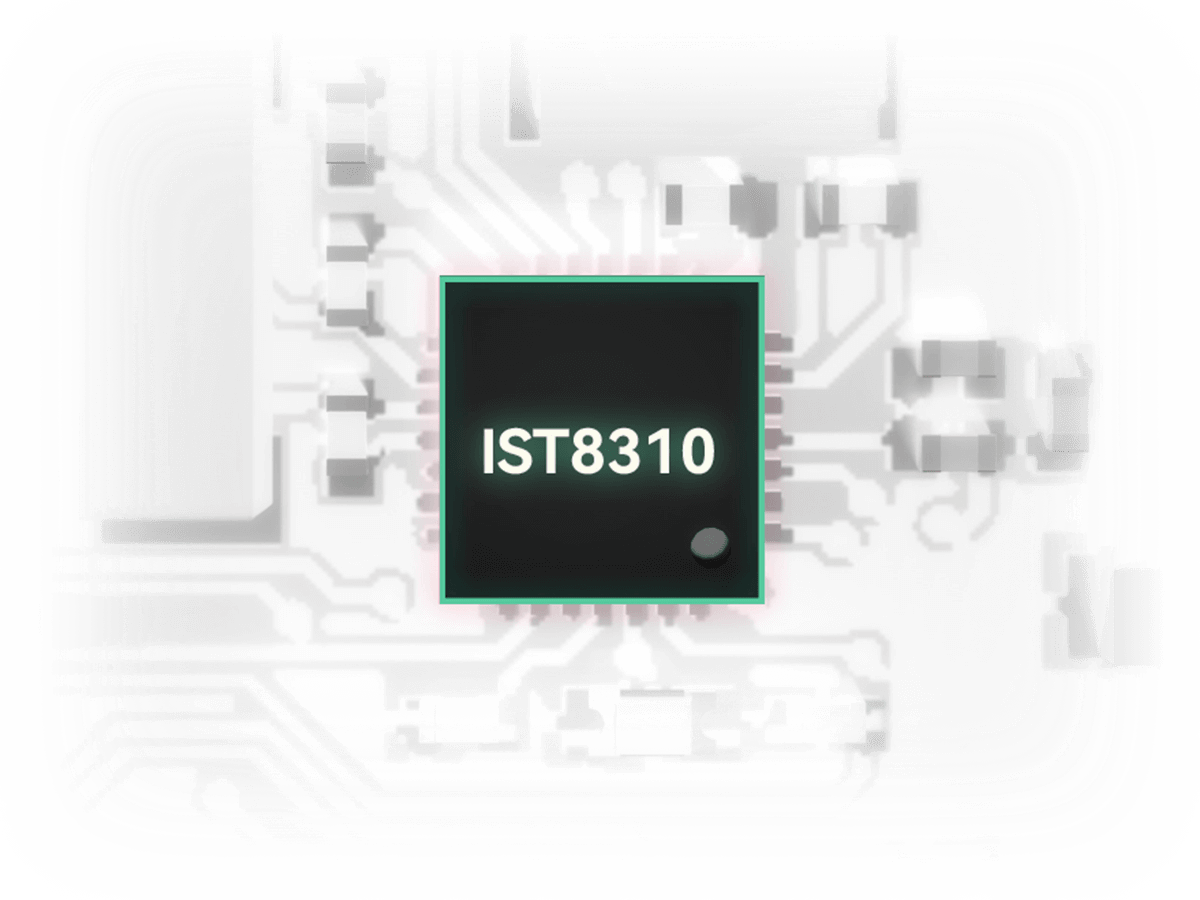

UAV GNSS IST8310 Sensor. 无人机全球卫星定位 IST8310 磁罗盘磁力计. NEO 3

IST8310 磁罗盘传感器

低磁滞、低噪声、宽动态范围

四卫星系统同时接收

支持北斗、伽利略、格洛纳斯、GPS  四卫星系统同时接收。

UAV GNSS Simultaneous reception by the four satellite systems. 无人机全球卫星定位四卫星系统同时接收. NEO 3
北斗
伽利略
格洛纳斯
GPS
UAV GNSS Anti Interfaerence. 无人机全球卫星定位三重滤波. NEO 3

三重滤波设计

NEO 3 采用 SAW + LNA + SAW 三重滤波设计,有效避免来自遥控器、数传、4G 信号对 GPS 定位接收的影响。

参数表

卫星接收器u-blox M9N
磁罗盘IST8310
卫星并发数4
工作频段北斗:B1I;
伽利略:E1B/C;
格洛纳斯:L10F;
GPS:L1C/A;
卫星增强系统SBAS:WAAS,EGNOS,MSAS;
QZSS:L1s(SAIF);
其它:RTCM 3 注入;
相对精度2m(实测最高 0.7m)
搜星数量32+
数据刷新率5Hz(默认),最高 25Hz
滤波SAW + LNA + SAW
防电磁/射频干扰EMI + RFI
安全开关物理按键
蜂鸣器无源蜂鸣器
通信协议UART + I2C + IO
支持控制器类型CUAV 系列,Pixhawk 系列
支持控制器固件Ardupilot,PX4
工作电压4.75V ~ 5.2V
工作温度-10℃ ~ 70℃
尺寸60mm × 60mm × 15.8mm
重量33g
  • NEO 3 水平精度开启 SBAS 增强系统时标称精度为 1.5m(默认),关闭 SBAS 增强系统时为 2.0m,水平精度非部分商家宣传的 HDOP 水平因子。
  • 水平精度:打点的误差范围(相对精度)。
  • HDOP:水平精度因子,表示卫星分布情况,一般情况下值越小表示卫星分布越好,遮挡越小,精度相对较好,但与水平精度没有直接对应关系。
  • NEO 3 支持注入 RTCM 3.3,不支持输出 RTCM。可以实现伪距差分(米级定位)但不支持载波相位差分(RTK),并且需要支持输出 RTCM 3.3 的基准站。

尺寸图

UAV GNSS Dimension. 无人机全球卫星定位尺寸. NEO 3

ArduPilot、Dronecode、PX4 长期合作伙伴

广州雷迅创新科技股份有限公司是一家以无人开源系统创新技术为向导,集成研发、生产、销售、售后、技术支持为一体的国家级高新技术企业和广东省专精特新企业,与 ArduPilotDronecodePX4 是长期合作的友好关系。

支持 ArduPilot 和 PX4 固件
