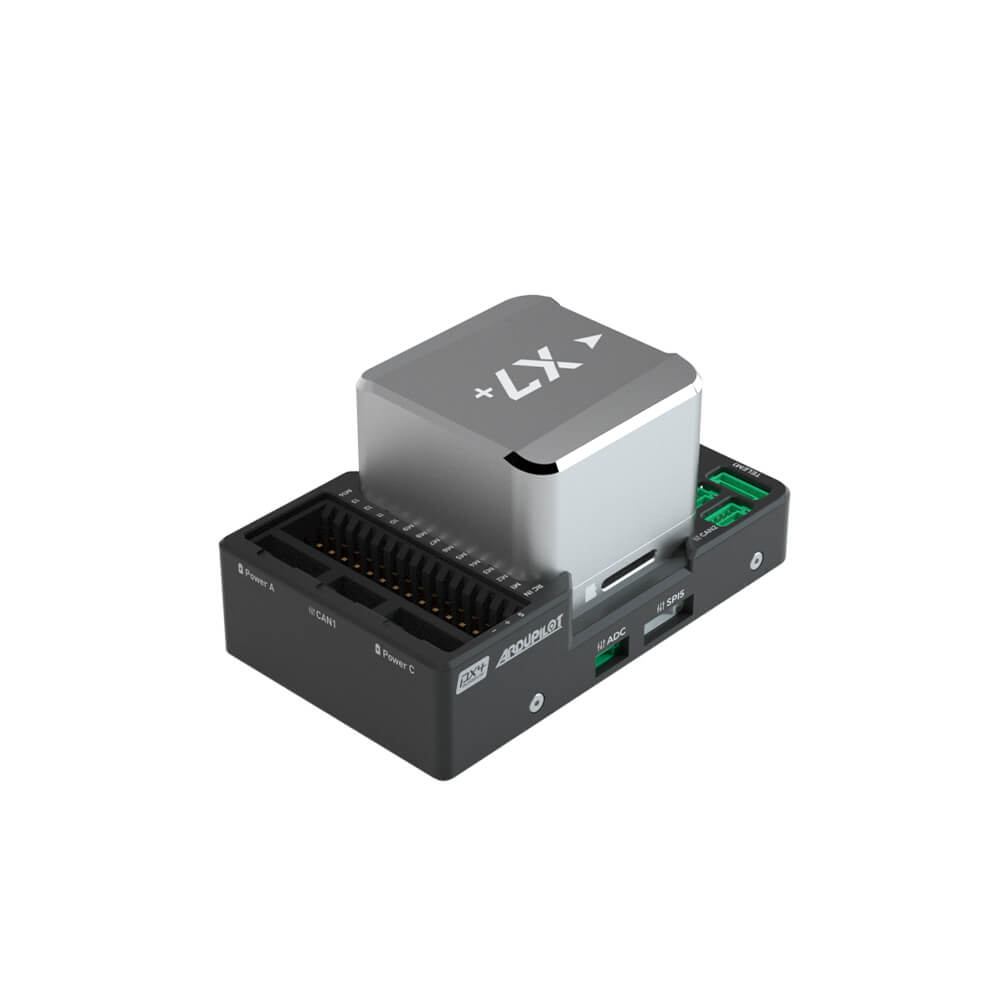

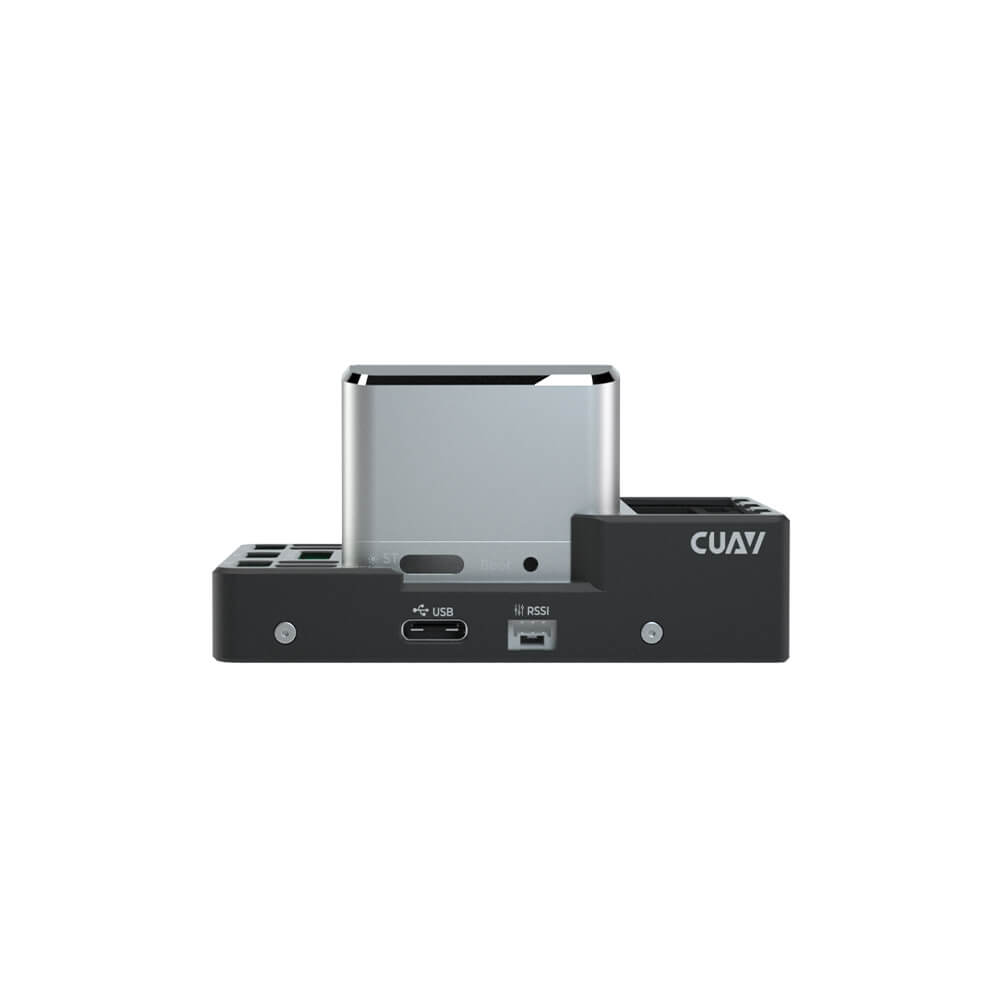

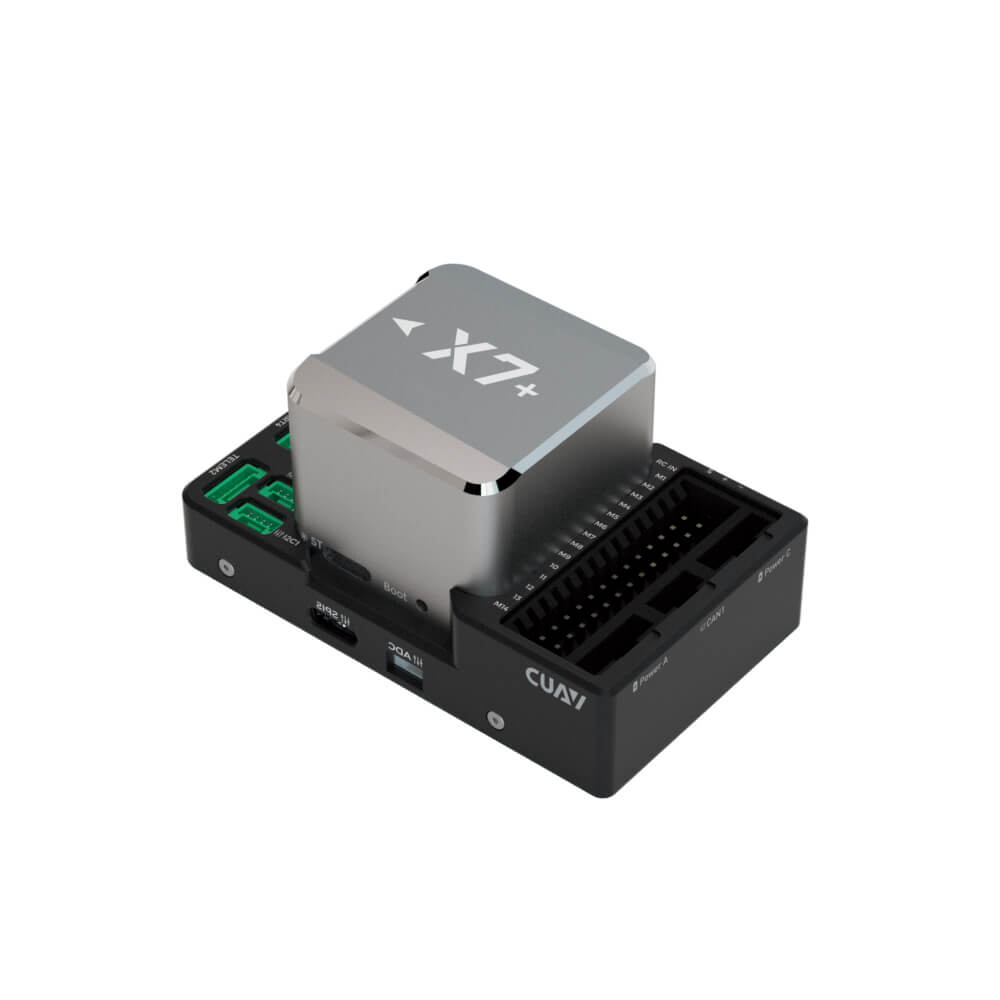

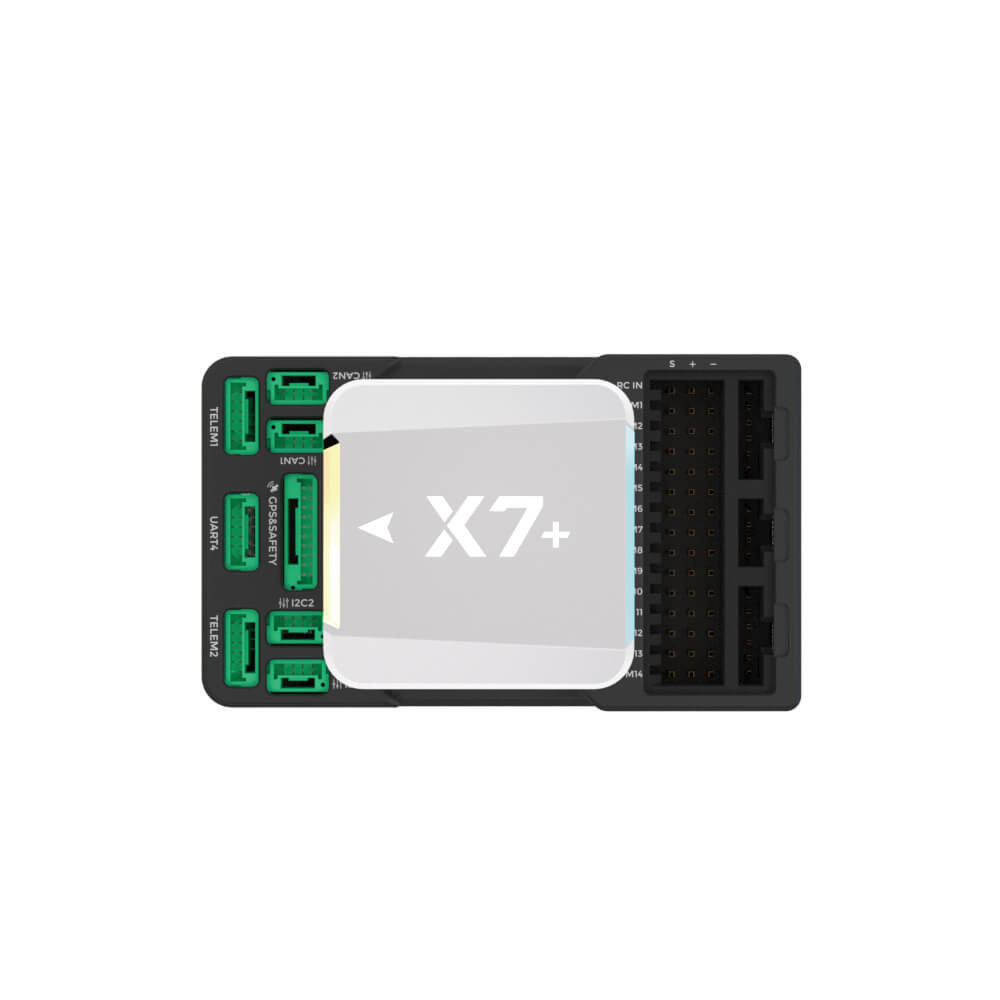

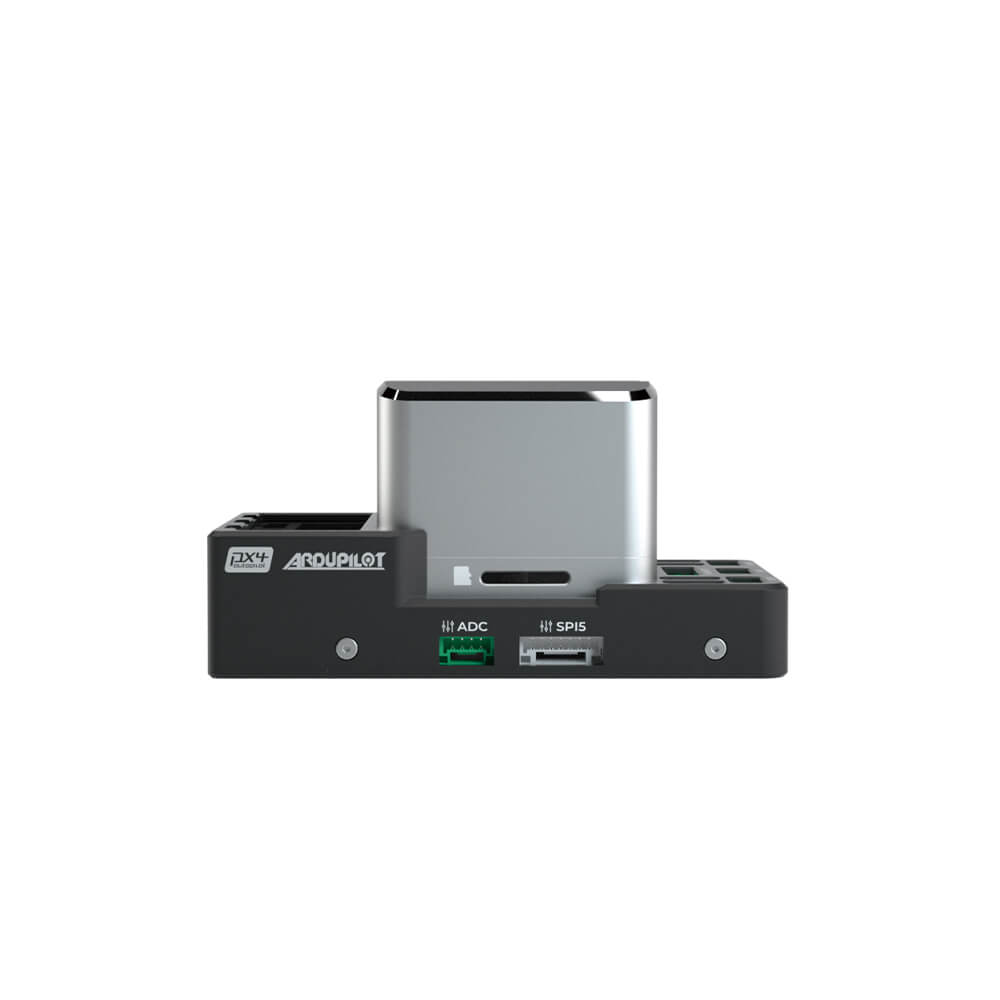

CUAV X7+ 智能控制器
- 内置减震,适应各种严峻机体环境;
- 三组 IMU,支持故障智能切换;
- 支持温度补偿,IMU 工作状态更佳;
- 支持 CAN 电流计;
- 模块化设计, 支持定制载板

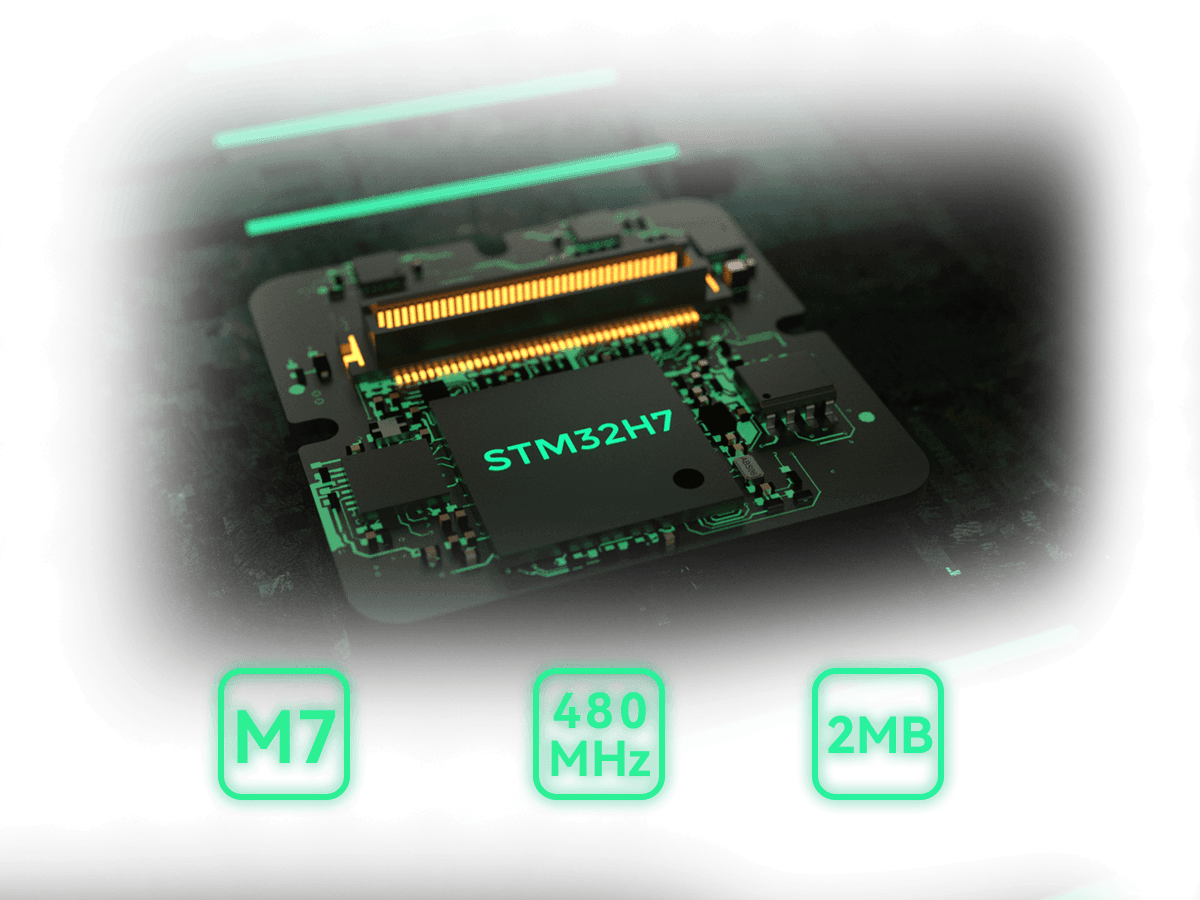

H7 处理器性能强劲
采用 STM32H743 处理器, Cortex-M7 内核(带双精度浮点单元),运行频率高达 480MHz,2MB Flash,1MB RAM,轻松应对智能控制器的运算需求。与 STM32F7 产品线相比,动态功耗效率提升两倍。


温度稳定性提升
噪声系数降低

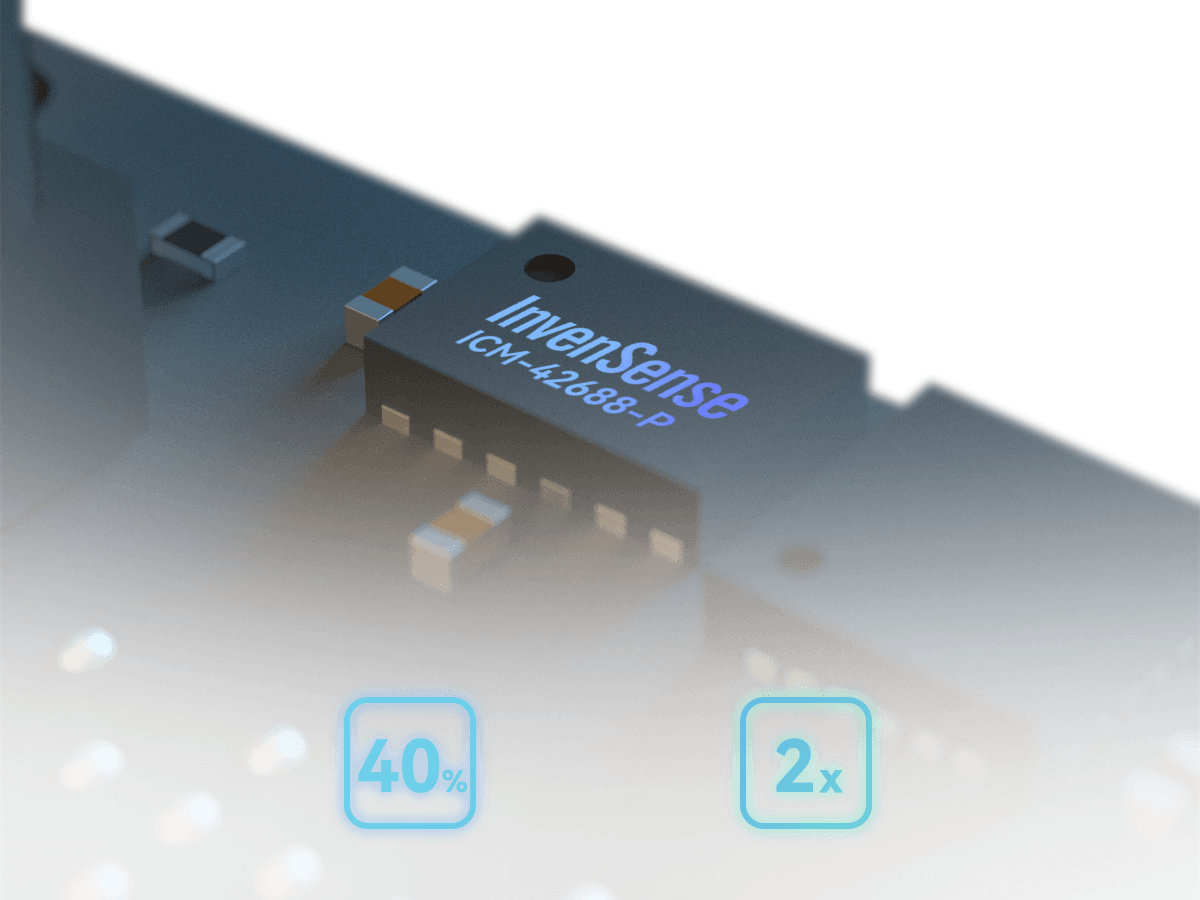

传感器升级
传感器是评价智能控制器的重要指标之一,这一次,我们加入了 ICM-42688-P 传感器,与传统消费类 IMU 相比,噪声系数降低了 40%,且温度稳定性提高了 2 倍,从而实现在温度变化的情况下确保以最高的精度测量。
传感器冗余设计
内置三组加速计与陀螺仪,智能控制器实时监测多路传感器数据,若发生故障立即执行冗余切换,提高安全与稳定性。

ICM-20689
ICM-20689
ICM-42688-P

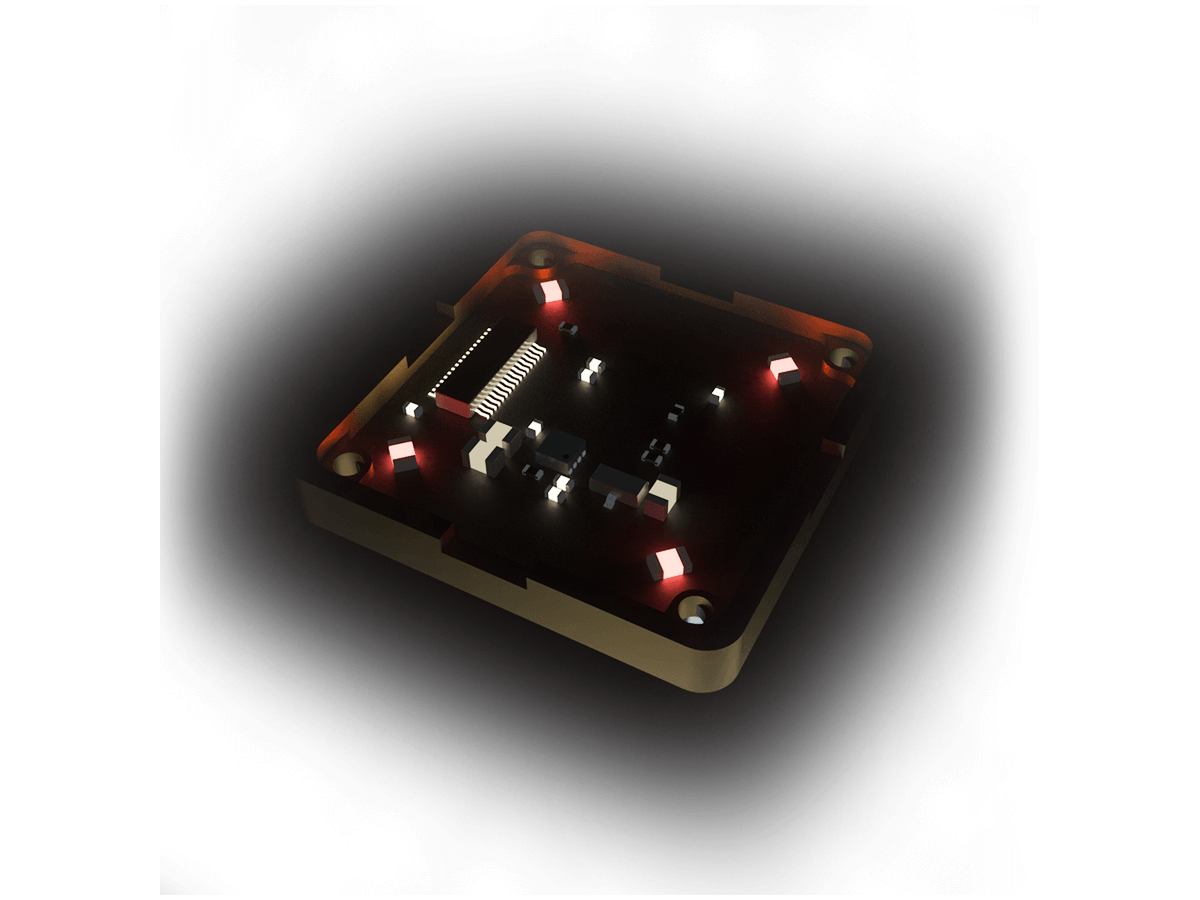

温度补偿系统
内置了高精度传感器温补系统,使得传感器在恒温的状态下进行工作,确保传感器在高低温环境下均能高精度、高灵敏度的稳定运行。
标配数字电源模块
标配 DroneCAN 协议数字电源检测模块,采用 CUAV 自主研发 ITT 算法,精准测量无人系统实时电压和电流,让系统运行时间估算更可靠。

ITT纠偏后误差
原始误差
电流误差
ITT纠偏后误差
原始误差
电压误差
参数表
处理器 | STM32H743 32bit Arm® Cortex®-M7 480MHz 2MB Flash 1MB RAM |
加速计 | ICM-42688-P + ICM-20689 + ICM-20689 |
陀螺仪 | ICM-42688-P + ICM-20689 + ICM-20689 |
电子罗盘 | RM3100 |
气压计 | MS5611 + MS5611 |
工作电压 | 4.5V ~ 5.5V |
USB 电压 | 4.75V ~ 5.25V |
伺服输入 | 0V ~ 10V |
工作温度 | -20℃ ~ 85℃ |
工作温度 | 5% ~ 95%(不凝结) |
重量 | 101g |
接口 | PWM 输出 × 14(其中 12 路支持 DShot 协议); RC IN(支持 PPM、SBUS、DSM 等) × 1; RSSI 输入(PWM 或 3.3V 模拟电压) × 1; ADC(支持 3.3V 和 6.6V) × 1; 数传口 × 2; 串口 × 1(UART 4 + I2C 2,可作为 GPS 2 使用); CAN × 2; GPS(集成 I2C、安全开关、蜂鸣器功能) × 1; I2C × 6(4 个单独 I2C 接口,2 个集成在 GPS 和 UART 4 接口); 电源输入 × 2(1 个 ADC 检测接口,1 个 CAN 电流计接口); USB(TYPE-C) × 1; Debug × 1; TF 卡槽 × 1; |

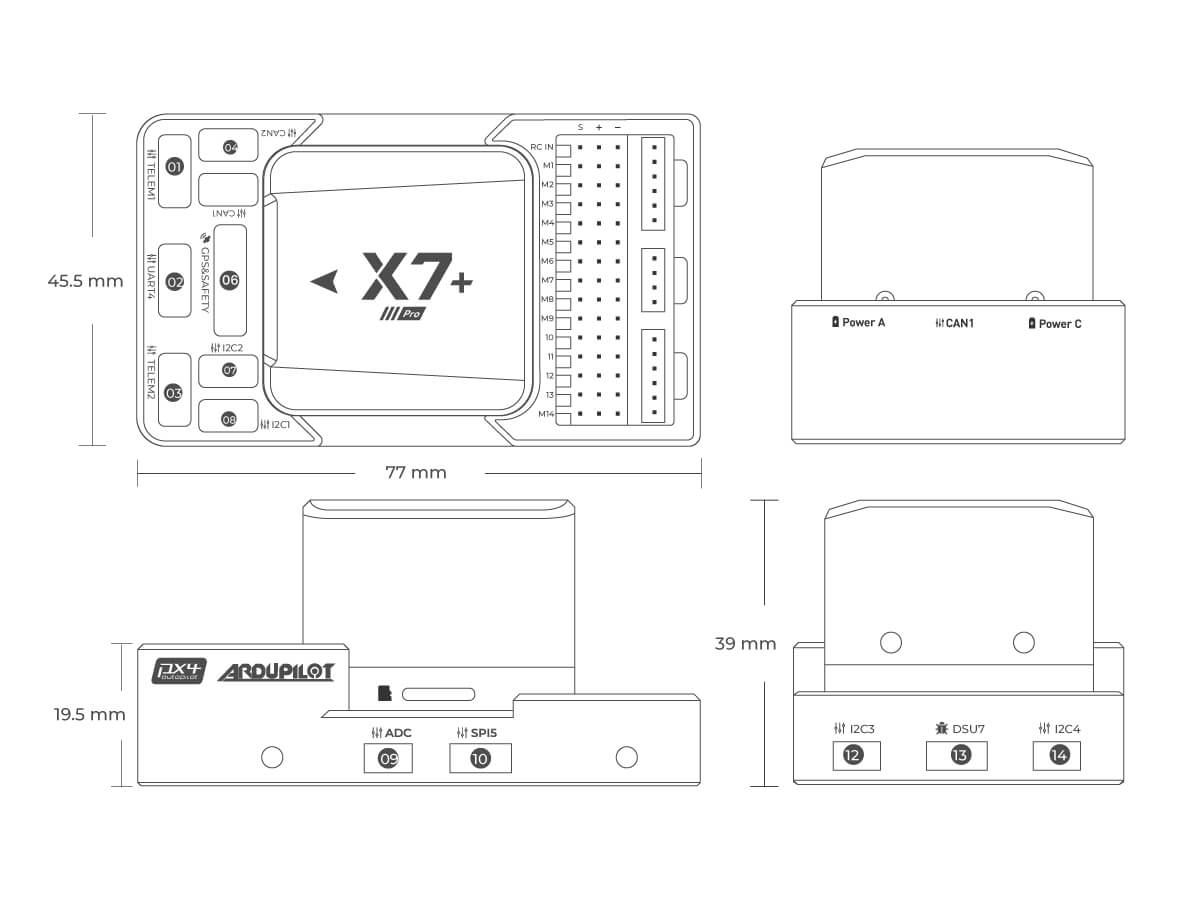

尺寸图

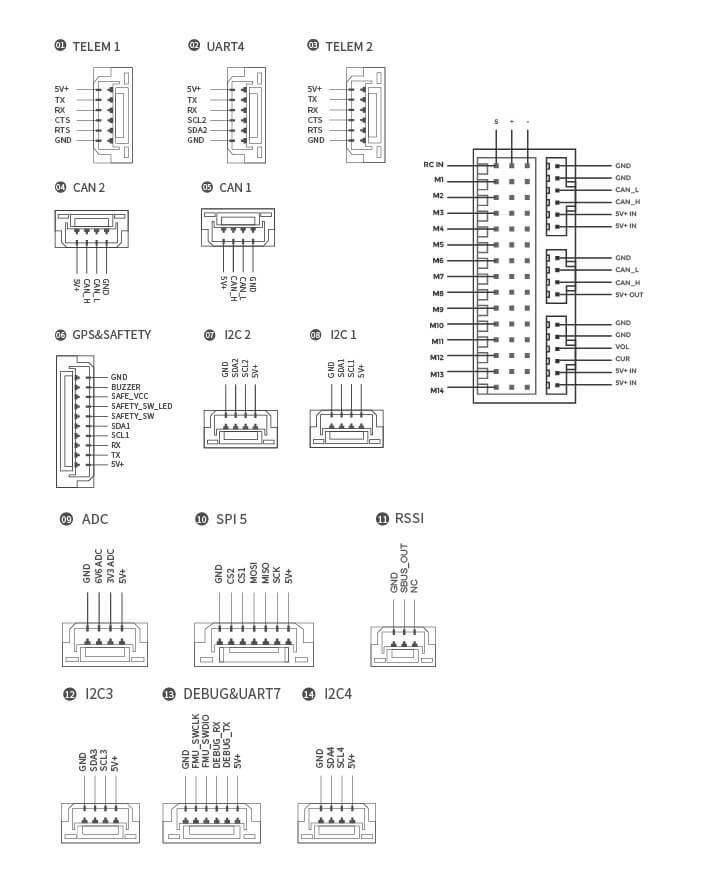

接口定义
